自力式温度调节阀使用说明

自力式温度调节阀的结构见图所示,温包4插入要调温的管路或容器中。温包中充一定量易膨胀液体。液体的体积与温度有关。温包可以作为调节阀的灵敏元件。

通过给定装置6和调节旋钮3,可改变充有膨胀液的温包4的容积,使调节阀设定在一个适当的温度值。管路货容器内温度的变化,导致温包内液体体积的变化。这一变化通过毛细管3,以压力形式传送给活塞2.活塞2作用于阀门1的阀杆上,开启或关闭安装在管道上的调节阀。开启还是关闭时根据所得到的指令,以及阀的安全位置(常闭或常开)所决定的。调节阀还包含了一个压力计5,以便独处膨胀液的压力。温包4、压力计5、给定装置6及调节旋钮7形成调节阀的恒温器。自力式温度调节阀具体使用的例子,是调节阀锅炉温度,自力式温度调节阀可作为比例元件,也就是在温度和阀门开度之间,有一个线性的函数关系。

自力式温度调节阀说明和在锅炉上的应用

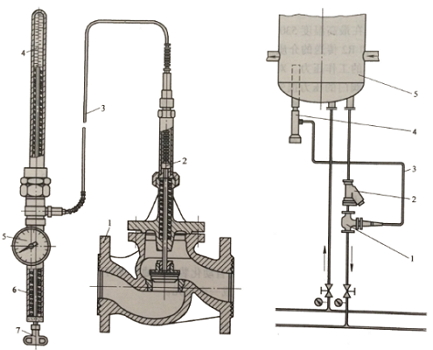

1-阀门 2-活塞 3-连接毛细管 4-温包 5-压力计 6-给定装置 7-调节旋钮
1-调节阀 2-Y型过滤器 3-毛细管 4-温度传感器 5-锅炉

调节阀的固有特性是快开型的,这是由于此种调节阀设计成开度小的阀门,温饱内装入的膨胀液也少。 自力式温度调节阀全开时Kv值与相同公称压力、相同规格、相同口径的普通调节阀相比,全开时的Kv指相近,泄漏量也相近,及单座阀0.05%全开时的流量。
