阀门执行机构和附件

调节阀又称为控制,是一个执行元件。它接收调节系统来的信号,按所要求的流量、速度和方向来改变工艺参数。它主要由执行机构和阀组成。执行机构起推动作用,而阀起调节的作用。调节阀是执行机构的主要类型。执行元件是一种直接改变操作变量的仪表,是一种终端元件。除调节阀外,执行元件还包括气动马达、气动机械手、电磁阀、电动调速泵等。

在实际应用的执行元件中,为了得到一个好的调节质量,除了执行机构和执行元件外,还有其他的专用仪表,如:阀门定位器、行程终端开关、电子仪器、手动装置。
执行机构的分类
执行机构按利用的能源分:可分为三大类:气动执行机构、电动执行机构、液动执行机构。
1.气动执行机构
气动执行机构按将空气压力变换为阀芯运动的方式分为两大类:薄膜执行机构和活塞执行机构。
调节阀最常见的执行机构是薄膜式执行机构。活塞式执行机构可以是单作用的,也可以是双作用的。
2.电动执行机机构
电动执行机机构也可分为两大类:步进电机电动机电动执行机构;三相异步电动机执行机构。
3.液动执行执行机构
液动执行机构使用在调节阀上的比较少,一般可分为:直线式液动执行机构;循环式液动执行机构;旋转式液动执行机构。

气动执行机构
气动执行机构是快速动作的机构。压缩空气作为动力源,它能在较短的时间内,迅速充满整个容积并达到系统工作压力。
通常这种执行机构是变速的,工作周期的变化在百分之几秒到几分钟之间,并按控制信号作无极变速。当使用压缩空气作为动力时,执行机构把控制信号(气动或液动)变成位移。

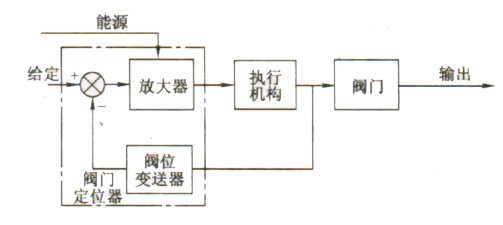

如图所示,当执行机构代用阀门定位器时,气动信号送入阀门定位器;当执行机构不带阀门定位器式,控制信号直接送入调节阀。

阀门定位器和执行机构的方块图
阀门定位器和执行机构的方块图
