调节阀口径计算案例

工作条件为:介质液氨,t=33℃,λ=5.9×10^-4kgf/cm3,Pv=15×100kPa,Qmax=15m3/h,对应Qmax之p1,p2,△pmin为(530、130、400)×100kPa,Qmin=5m3/h,△pmax = 500×100kPa,s=0.2,选用高压阀,直线特性,带定位器工作,求口径DN。
1.流量已经确定为:Qmax=15m3/h。
2.压差确定为:△pmin = 400×100kPa,△Pmax=500×100kPa.
3.Kv值计算
第一步:查表所得Fl=0.8.
第二步:决定流动状态
以为0.5p1>>pv,所以

调节阀口径计算公式

又因为△pmin > △pc,所以均为阻塞流。

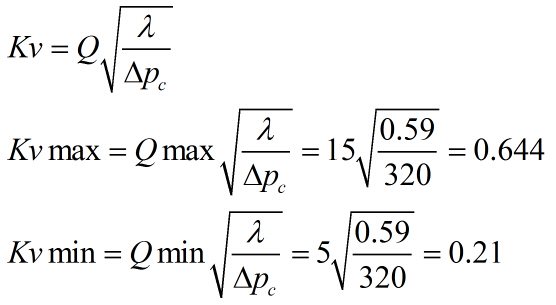

第三步:采用阻塞流动状态的Kv值计算公式:

调节阀口径计算公式

4.根据Kvmax=0.64,查高压阀流量系数,得DN=10,dg=7,其Kv=1.0

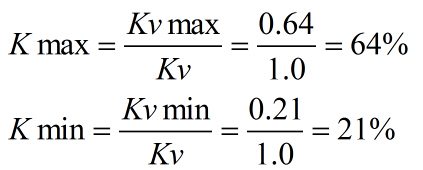

5.开度验算
因Kv=1只有直线特性,应采用直线特性验算公式,故有

调节阀口径计算公式

最大开度Kmax<89%,最小开度Kmin>10%,故Kv=1.0验算合格

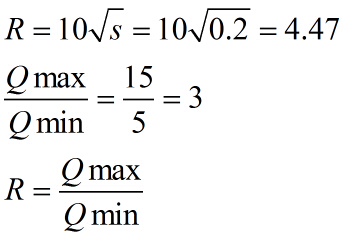

6.可调比验算

调节阀口径计算公式

验算合格。
7.压差校核△p<[△p],(因ds<dg)校核通过。
8.结论:DN=10,dg=7,Kv=1.0,验算合格
