外螺纹安全阀

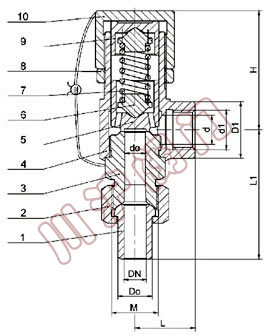

外螺纹安全阀	外螺纹安全阀结构图

一、外螺纹安全阀概述

A21F、A21H-外螺纹安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。A21W-P、R型外螺纹安全阀适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上，作为超压保护装置。KA21Y型外螺纹安全阀适用于温度≤100℃的液化石油气等。

二、外螺纹安全阀系列型号

A21F-16C	A21W-16P	KA21Y-16C	A21Y-16R
A21H-16C	A21W-40P	KA21Y-16P	A21Y-40R
A21H-40	A21F-40P		A21Y-64R
A21H-64	A21W-64P		A21Y-100R
A21Y-100	A21W-100P		A21Y-160R
A21H-160	A21W-160P

三、外螺纹安全阀主要零部件材料

NO.	零件名称	A21H-C/A21F材料	A21W-P/A21F-P材料	A21Y-R材料
1	管接头	20	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	管接头螺母	35	2Cr13	1Cr18Ni9Ti
3	阀座	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	阀瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE	1Cr18Ni12Mo2Ti
6	弹簧座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	锁紧螺母	Q235-A	ZG230-450	1Cr18Ni9Ti
9	弹簧导向垫	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	调节螺母	Q235-A	2Cr13	1Cr18Ni12Mo2Ti
	密封面材料	"Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体

四、外螺纹安全阀外形尺寸和连接尺寸

型号	公称通径	do	d	Do	M	d1	D1	L	L1	≈H
KA21-16C A21H-16C A21H-40 A21W-16P A21W-40P KA21-16P	15	12	15	20	M27×1.5	G1/2"	30	35	76	66
	20	16	20	25	M33×1.5	G3/4"	35	40	87	68
	25	18	25	31	M39×1.5	G1"	40	50	100	105
A21Y-64 A21Y-64P A21Y-100 A21Y-100P	15	10	15	25	M39×1.5	G1"	44	50	100	66
	20	10	20	31	M39×1.5	G1"	44	50	100	68
	25	12	25	31	M39×1.5	G1"	44	50	100	105
A21W-160/160P	15	8	20	/	M24×2	G1"	44	50	100	261
	20	8	25	/	M33×2	G1"	44	50	100	261
	25	8	28	/	M36×2	G1"	44	50	100	285
