弹簧微启封闭式安全阀

一、弹簧微启封闭式安全阀 概述

A41H型适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；当压力降低到规定值时，阀门自动关闭，保证设备和管路安全运行。连接法兰标准按JB/T……94/系列。

二、弹簧微启封闭式安全阀 结构简述

1、弹簧微启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。
4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。 		弹簧微启封闭式安全阀

三、弹簧微启封闭式安全阀 安装说明

1、安全阀必须垂直安装，并好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。

四、弹簧微启封闭式安全阀 系列型号

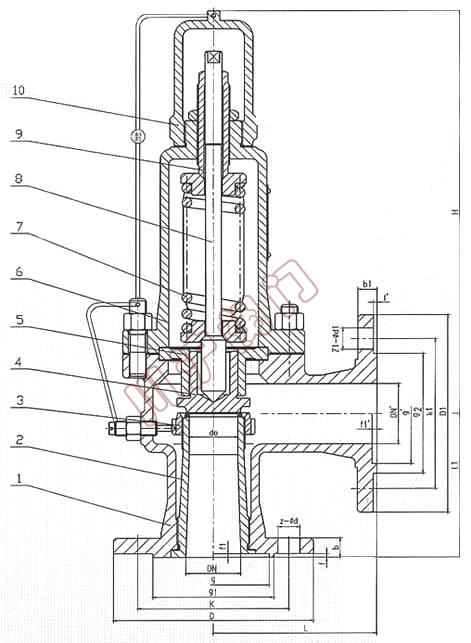

A41H-16C 弹簧微启封闭式安全阀结构图
A41H-25
A41H-40
A41Y-64
A41Y-100
KA41H-16C
A41Y-16P
A41Y-25P
A41Y-40P
A41Y-64P
A41Y-100P
KA41Y-25P
A41Y-16R
A41Y-25R
A41Y-40R
A41Y-64R
A41Y-100R
KA41Y-40R

五、弹簧微启封闭式安全阀 主要零部件材料

NO 零件名称 A41H-C/KA41Y-C材料 A41Y-P/KA41Y-P材料 A41Y-R/KA41Y-R材料
1 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 调节圈 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
4 阀瓣 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 导向套 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 阀盖 ZG230-450 ZG230-450 ZG230-450
7 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
8 阀杆 2Cr13 2Cr13 1Cr18Ni12Mo2Ti
9 调整螺杆 45 2Cr13 2Cr13
10 保护罩 ZG200-400 ZG200-400 ZG200-400
密封面材料 堆焊D507 堆焊Co基硬质合金

六、弹簧微启封闭式安全阀 外形尺寸和连接尺寸

型号 公称通径 do D K g g1 b f f1 Z-￠d DN' D1 K1 g2 g' b1 f' f1' Z1-￠d1 L L1 ≈H
A41H-16C
A41Y-16P
A41Y-16R
KA41Y-16C
KA41Y-16P		 20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 276
25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 276
32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 285
40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 292
50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 370
65 50 185 145   120 20 3   4-18 65 185 145 120   20 3   4-18 140 130 375
80 65 200 160   135 20 3   8-18 80 200 160 135   20 3   8-18 160 135 373
100 80 220 180   155 22 3   8-18 100 220 180 155   22 3   8-18 170 160 513
125 100 250 210   185 22 3   8-18 125 250 210 185   22 3   8-18 190 190 560
150 125 285 240   210 24 3   8-23 150 285 240 210   24 3   8-23 205 195 570
200 150 340 295   265 26 3   12-23 200 340 295 265   26 3   12-23 240 230 717
250 200 405 355   320 30 3   12-26 250 405 355 320   30 3   12-26 350 320 940
300 250 460 410   375 30 4   12-26 300 460 410 375   30 4   12-26 350 320 980
A41H-25
A41Y-25P
A41Y-25R
KA41Y-25
KA41Y-25P
 20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 276
25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 276
32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 285
40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 292
50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 370
65 50 185 145   120 22 3   8-18 65 185 145 120   20 3   4-18 140 130 375
80 65 200 160   135 24 3   8-18 80 200 160 135   20 3   8-18 160 135 373
100 80 230 190   160 24 3   8-23 100 220 180 155   20 3   8-18 170 160 513
125 100 270 220   188 28 3   8-26 125 250 210 185   22 3   8-18 190 190 560
150 125 300 250   218 30 3   8-26 150 285 240 210   24 3   8-23 205 195 570
200 150 360 310   278 34 3   12-26 200 340 295 265   26 3   12-23 240 230 717
250 200 425 370   332 36 3   12-30 250 405 355 320   30 3   12-26 350 320 940
300 250 485 430   390 40 4   16-30 300 460 410 375   30 4   12-26 350 320 980
A41H-40
A41Y-40P
A41Y-40R
KA41Y-40
KA41Y-40P
 20 15 105 75 51 55 16 2 4 4-14 20 105 75 55   16 2   4-14 100 85 276
25 20 115 85 58 65 16 2 4 4-14 25 115 85 65   16 2   4-14 100 85 276
32 25 140 100 66 78 18 2 4 4-18 32 140 100 78   18 2   4-18 115 100 285
40 32 150 110 76 85 18 3 4 4-18 40 150 110 85   18 3   4-18 120 110 292
50 40 165 125 88 100 20 3 4 4-18 50 165 125 100   20 3   4-18 135 120 370
65 50 185 145 110 120 22 3 4 8-18 65 185 145 120   20 3   4-18 140 130 375
80 65 200 160 121 135 22 3 4 8-18 80 200 160 135   20 3   8-18 160 135 373
100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155   22 3   8-18 170 160 513
125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185   22 3   8-18 190 190 560
150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210   24 3   8-23 205 195 570
200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265   26 3   12-23 240 230 717
250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320   30 3   12-26 350 320 940
300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375   30 4   12-26 350 320 980
A41H-64
A41Y-64
A41Y-64P
A41Y-64R
 20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 268
25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 268
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 279
40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 330
50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 360
65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 503
80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 498
100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 530
150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 657
A41H-100
A41Y-100
A41Y-100P
A41Y-100R
 20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 268
25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 268
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 279
40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 330
50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 360
65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 503
80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 498
100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 530
150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 657
