A42Y弹簧全启封闭式高压安全阀

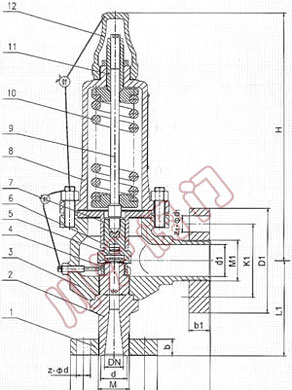

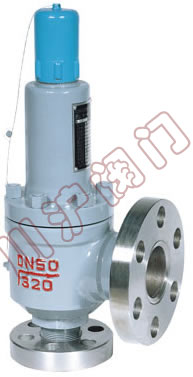

A42Y-160/320弹簧全启封闭式高压安全阀 A42Y-160/320弹簧全启封闭式高压安全阀,结构图
A42Y-160/320弹簧全启封闭式高压安全阀 A42Y-160/320弹簧全启封闭式高压安全阀　结构图

一、A42Y-160/320弹簧全启封闭式高压安全阀 概述

A42Y-160/320弹簧全启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气等介质的设备或管路上。A42Y-160P/320P、A42Y-160R/320R弹簧全启封闭式高压安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰按JB/T2769-92的标准。

二、A42Y-160/320弹簧全启封闭式高压安全阀 结构简述

1、弹簧全启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。
4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。

三、A42Y-160/320弹簧全启封闭式高压安全阀 安装说明

1、安全阀必须垂直安装，并好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。

四、A42Y-160/320弹簧全启封闭式高压安全阀 主要零部件材料

NO. 零件名称 A42Y-160 A42Y-320 材料 A42Y-160P A42Y-320P 材料 A42Y-160R A42Y-320R 材料
1 法兰 35/35CrMoA 2Cr13 1Cr18Ni12Mo2Ti
2 阀座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 阀体 40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 调节圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 反冲盘 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 导向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 阀盖 ZG230-450 ZG230-450 ZG230-450
9 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
10 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
11 调整螺杆 45 2Cr13 2Cr13
12 阀帽 ZG200-400 ZG200-400 ZG200-400
密封面材料 堆焊Co基硬质合金

五、A42Y-160/320弹簧全启封闭式高压安全阀 外形尺寸和连接尺寸

型号 公称通径 do d M K D Z-￠d b d1 M1 K1 D1 Z1-￠d1 b1 L L1 ≈H
A42Y-160 15 8 20 M34×2 60 95 3-18 20 29 M42×2 80 115 4-18 22 95 100 220
20 8 27 M33×2 68 105 3-18 20 29 M42×2 80 115 4-18 22 95 100 220
25 14 28 M33×2 68 105 3-18 20 50 M64×3 115 165 6-26 32 150 150 280
32 15 37 M42×2 80 115 4-18 22 50 M64×3 115 165 6-26 32 150 150 390
40 20 47 M52×2 115 165 6-26 28 65 M80×3 145 200 6-29 40 180 180 495
50 25 59 M64×3 115 165 6-26 32 80 M100×3 170 225 6-33 50 165 165 400
A42Y-320 15 8 27 M33×2 68 105 3-18 20 29 M42×2 80 115 4-18 22 95 100 220
20 8 30 M33×2 75 110 3-18 22 29 M42×2 80 115 4-18 22 95 100 220
25 14 35 M42×2 80 115 4-18 22 50 M64×3 115 165 6-26 32 150 150 280
32 15 41 M48×2 95 135 4-22 25 50 M64×3 115 165 6-26 32 150 150 390
40 20 58 M64×3 115 165 6-26 32 65 M80×3 145 200 6-29 40 180 180 495
50 25 70 M80×3 145 200 6-29 40 80 M100×3 170 225 6-33 50 165 165 400
A42Y-400 32 15 41 M48×2 95 135 4-22 25 50 M64×3 115 165 6-26 32 150 150 397
