安全溢流阀

安全溢流阀 安全溢流阀,结构图
安全溢流阀 安全溢流阀 结构图
安全溢流阀 安全溢流阀,结构图
安全溢流阀 安全溢流阀 结构图

一、安全溢流阀 AY42H、YA802Y-160/250/400/600

AY42H、YA802Y型安全溢流阀可用于高压注水泵站的管路上,作为超压保护装置。

二、安全溢流阀 主要性能规范

型号 公称压力 开启压力分级 工作温度(℃) 适用介质
AY42H-160 YA802Y-160 16.0 6.3~16.0 200 水、油品等
AY42H-250 YA802Y-250 25.0 10.0~25.0
AY42H-400 YA802Y-400 YA802Y-600 40.0-60.0 20.0~60.0

三、安全溢流阀 主要零部件材料

NO. 零件名称 材料
1 阀体 碳钢
2 阀座 不锈钢
3 阀瓣 不锈钢
4 阀盖 焊接件
5 弹簧 50CrVA

四、安全溢流阀 外形尺寸和连接尺寸

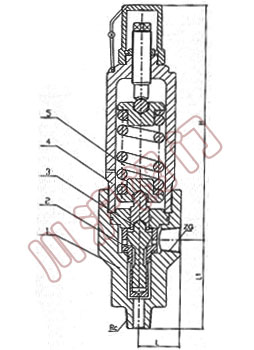

型号 公称通径 尺寸
Rc ZG L L1 ≈H
YA802Y-600 15 1/2" 1/2" 52 90 250
25 1" 1" 52 113 275
40 11/2" 11/2" 52 157 336

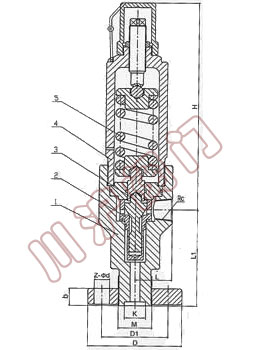

型号 公称通径 尺寸
D D1 K M Z-¢d b L L1 Rc ≈H
AY42H-160 AY42H-250 AY42H-400 15 135 95 25 M48×2 4-22 25 65 140 1/2" 329
25 165 115 30 M52×2 6-26 28 80 150 1" 447
25 200 145 38 M80×3 6-29 40 90 180 11/2" 485
32 225 170 42 M100×3 6-33 50 100 200 21/2" 570
