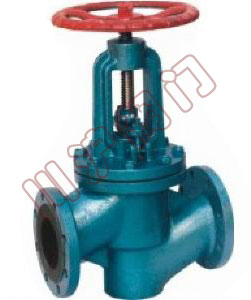

J41J衬胶截止阀

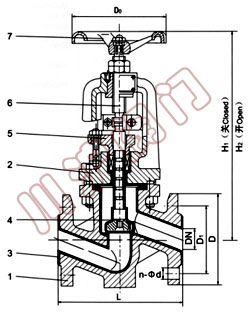

J41J衬胶截止阀	J41J衬胶截止阀结构图

一、J41J衬胶截止阀用途

本阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）压力等级：PN（MPa）　1.0　1.6

二、J41J衬胶截止阀材料

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
手轮	铸铁、碳钢

三、J41J衬胶截止阀测试

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

四、J41J衬胶截止阀主要技术参数

公称通径DN	公称压力MPa	工作压力MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	Do mm	质量
15	1.6 1.0	1.6 1.0	130	95	65	4-14	213	232	100	4
20			150	105	75	4-14	224	246	100	6
25			160	115	85	4-14	240	272	120	8
32			180	140	100	4-18	262	285	120	10.5
40			200	150	110	4-18	283	310	140	16.5
50			2360	165	125	4-18	311	345	140	18.
65			290	185	1451	4-18	366	410	160	26
80			310	200	60	6/2-18	388	430	200	36.5
100			350	220	180	6/2-18	463	535	280	58
125			400	250	210	6/2-18	495	575	380	64
150			480	285	240	6/2-22	560	60	320	85
200			495	340	295	6/2-22	615	715	360	155
250			622	405	355	10/2-22	790	935	500	243
300			698	460	410	10/2-22	908	1100	500	295
