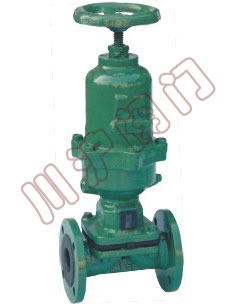

G6B41J常闭式气动隔膜阀

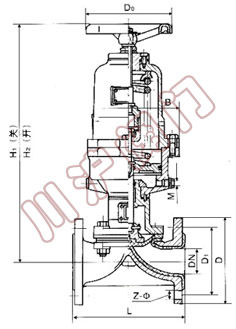

G6B41J常闭式气动隔膜阀	G6B41J常闭式气动隔膜阀结构图

一、G6B41J常闭式气动隔膜阀主要性能规范

工作温度	适用介质
≤8℃5	一般腐蚀性介质

二、G6B41J常闭式气动隔膜阀主要零件材料

名称	材料
阀体	铸铁　铸钢/衬胶
阀盖	铸钢
气缸盖	铸铁
弹簧	弹簧钢
薄膜	天然胶
螺杆	碳钢
螺杆套	碳钢
阀瓣	铸铁
手轮	铸铁
隔膜	天然胶/丁基胶等
阀杆	碳钢

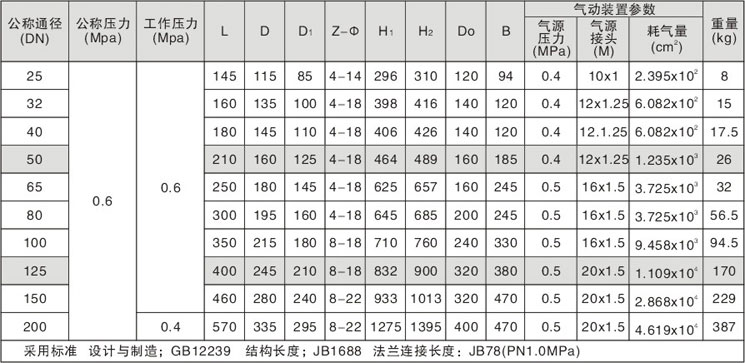

三、G6B41J常闭式气动隔膜阀主要外形尺寸

衬氟隔膜阀主要外形尺寸
