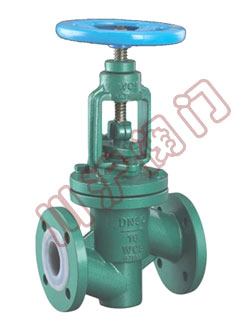

衬氟截止阀

衬氟截止阀 衬氟截止阀,结构图

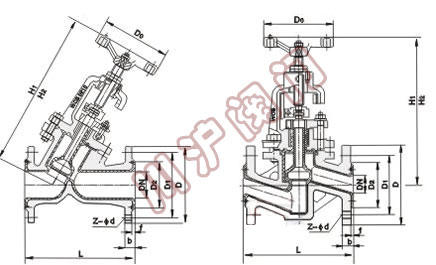

衬氟截止阀 J45F46型衬氟直流式截止阀        J41F46型衬氟直通式截止阀

一、衬氟截止阀 概述

截止阀是指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截止断管路中的介质，但不能做节流用。
一、截止阀基本结构
1.氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。
2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
二、设计规范
遵循GB 12233 / GB 12235标准。
三、手动、齿轮传动、气动（常开或常闭）、电动。

二、衬氟截止阀 基本型号

手动 J41F3 角式 J441F3
J41F46 J441F46
气动 J641F3 电动 J941F3
J641F46 J941F46

三、衬氟截止阀 技术规范

设计标准 GB12233/GB12233
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 手动、电动、气动

四、衬氟截止阀 主要零部件材料表

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸阀
Z C P R PL RL
1 阀体/端盖/闸板 HT250 WCB CF8 CF8M CF3 CF3M
2 阀杆 35 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
4 填料/压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
7 阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
8 紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 0Cr18Ni9 0Cr18Ni9
10 手轮 WCB WCB WCB

五、衬氟截止阀 外型和连接尺寸

公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D0 H H1 WT(Kg)
PN1.0MPa
15 1/2 130 95 65 45 2 14 4-Ф14 100 235 260 6.5
20 3/4 150 105 75 55 2 16 4-Ф14 100 240 265 7
25 1 160 115 85 65 2 16 4-Ф14 120 245 270 7.8
32 11/4 180 135 100 78 2 18 4-Ф18 140 255 285 11
40 11/2 200 145 110 85 3 18 4-Ф18 140 285 315 13
50 2 230 160 125 100 3 20 4-Ф18 160 295 330 15
65 21/2 290 180 145 120 3 20 4-Ф18 180 350 395 23
80 3 310 195 160 135 3 22 4-Ф18 240 395 445 38
100 4 350 215 180 155 3 22 8-Ф18 240 450 490 42
125 5 400 245 210 185 3 24 8-Ф18 280 525 555 55
150 6 480 380 240 210 3 24 8-Ф23 320 605 645 77
200 8 495 335 295 265 3 26 8-Ф23 360 645 765 135
250 10 622 390 350 320 3 28 12-Ф23 400 685 805 220
300 12 698 440 400 368 4 28 12-Ф23 400 710 814 277
350 14 787 500 460 428 4 30 16-Ф23 450 750 855 320

公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D0 H H1 WT(Kg)
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-Ф14 100 240 265 7
20 3/4 150 105 75 55 2 16 4-Ф14 100 245 270 7.6
25 1 160 115 85 65 2 16 4-Ф14 120 250 275 8.2
32 11/4 180 135 100 78 2 18 4-Ф18 140 260 290 12
40 11/2 200 145 110 85 3 18 4-Ф18 140 285 320 14
50 2 230 160 125 100 3 20 4-Ф18 160 300 335 18
65 21/2 290 180 145 120 3 20 4-Ф18 180 355 400 26
80 3 310 195 160 135 3 22 8-Ф18 240 400 450 40
100 4 350 215 180 155 3 24 8-Ф18 240 455 495 50
125 5 400 245 210 185 3 26 8-Ф18 280 530 560 65
150 6 480 280 240 210 3 28 8-Ф23 320 610 650 85
200 8 495 335 295 265 3 30 12-Ф23 360 650 770 150
250 10 622 405 355 320 3 32 12-Ф25 400 690 810 245
300 12 698 460 410 375 4 34 12-Ф25 400 730 845 295
PN2.5MPa
15 1/2 130 95 65 45 2 16 4-Ф14 120 240 265 7.5
20 3/4 150 105 75 55 2 16 4-Ф14 120 245 270 8
25 1 160 115 85 65 2 16 4-Ф14 140 250 275 9
32 11/4 180 135 100 78 2 18 4-Ф18 160 260 290 13
40 11/2 200 145 110 85 3 18 4-Ф18 180 285 320 15
50 2 230 160 125 100 3 20 4-Ф18 180 300 335 20
65 21/2 290 180 145 120 3 22 8-Ф18 240 355 400 28
80 3 310 195 160 135 3 22 8-Ф18 280 400 450 42
100 4 350 230 190 160 3 24 8-Ф23 320 455 495 57
125 5 400 270 220 188 3 28 8-Ф25 320 530 560 71
150 6 480 300 250 218 3 30 8-Ф25 360 610 650 90
