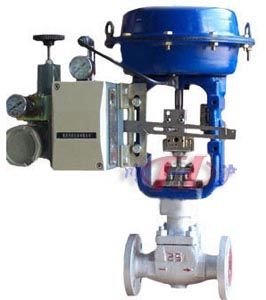

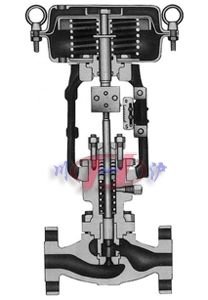

HLC小口径套筒调节阀 | HLC小口径套筒调节阀 内部剖面图 |
上海川沪阀门有限公司生产的HLC小口径套筒调节阀具有优点:
阀体型式 | 直通单座套筒式铸造球型阀 | |
---|---|---|
公称通径 | 15、20、25mm | |
公称压力 | ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa | |
连接型式 | 密封面型式 | FF、RF、RJ、LG |
法兰标准 | ANSI B16.5、JIS B2201 、JB/T79.1、JB/T79.2、HG20592 | |
焊接标准 | 承插焊SW | |
材料 | 铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金 | |
上阀盖 | 常温型 | -17~+230℃ |
伸长I型 | -45~-17℃、 +230~+566℃ | |
伸长II型 | -100~-45℃ | |
伸长III型 | -196~-100℃ | |
压盖型式 | 螺栓压紧式 | |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
阀芯形式 | 单座套筒柱塞型阀芯 | |
---|---|---|
流量特性 | 金属阀座 | 等百分比特性、线性特性 |
软阀座 | ||
材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
执行器型式 | HA多弹簧薄膜执行机构 |
---|---|
膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
弹簧范围 | 20~100、80~240KPa |
供气压力 | 140~400KPa |
气源接口 | RC1/4"和1/4NPT |
环境温度 | -30~+70℃ |
作用形式 | 气-关式或气-开式 |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、气动加速器、阀位传送器、手轮机构等 |
泄漏量 | 金属阀座 | 小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级 |
---|---|---|
软阀座 | 小于阀额定容量的10 ,符合ANSI B16.104-1976 VI级 | |
回差 | 带定位器 | 小于全行程的1% |
不带定位器 | 小于全行程的3%(HA1型小于全行程的5%) | |
基本误差 | 带定位器 | 小于全行程的±1%-7(HA1型小于全行程的±2%) |
不带定位器 | 小于全行程的±5% | |
— | 注:采用标准的V型聚四氟乙烯填料 | |
可调范围 | 50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16) |
额定Cv值 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
流量特性 | 金属阀座 | 等百分比(%) | - | - | - | - | O | O | O | O | O | O | O |
线性(L) | O | O | O | O | O | O | O | O | O | O | O | ||
额定行程(mm) | 14.3 | ||||||||||||
公称通径(mm) | 20、25 |
公称通径DN(mm) | 15、20、25 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
结构长度 | 由于各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售部
,技术人员将会为 您提供完整的图纸及技术资料。 |
||||||||||
阀体高度 | |||||||||||
执行器高度 |
