HPC高压笼式调节阀

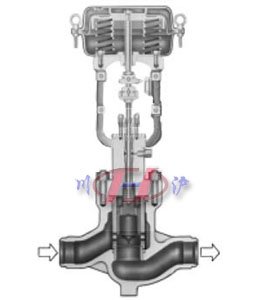

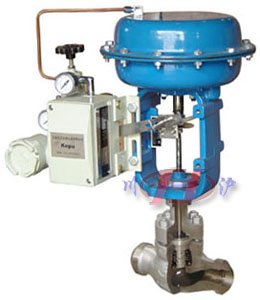

HPC高压笼式调节阀	HPC高压笼式调节阀内部剖面图

一、HPC高压笼式调节阀概述

上海川沪阀门有限公司生产的HPC高压笼式调节阀具有以下优点：

阀结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。
调节阀的泄漏量符合ANSI B16.104标准。
HPC高压笼式调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92标准。

二、HPC高压笼式调节阀阀体参数

阀体型式		直通锻造球型阀
公称通径		40、50、80、100、150、200、250、300mm
公称压力		ANSI 900、1500、2500；JIS 63K 注：DN250~300无ANSI 2500
连接型式	密封面型式	RF、RJ
	法兰标准	JIS B2201-1984、ANSI B16.5-1981
	焊接标准	嵌接焊SW(40~80mm) 对接焊BW(80~300mm)
材料		锻钢(碳钢、不锈钢、钛钢、耐蚀钢等)
上阀盖	常温型	-5～+230℃
上阀盖	伸长I型	+230～+566℃
压盖型式		螺栓压紧式
密封填料		石棉编织填料、石墨填料

三、HPC高压笼式调节阀阀内件

阀芯形式	带组合密封圈或活塞环的压力平衡式阀芯
流量特性	等百分比特性、线性特性
材料	不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

四、HPC高压笼式调节阀执行机构

执行器型式	HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料	乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围	80~240KPa(HA型)
供气压力	280~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口	Rc1/4"(HA、VA型)、G3/8"(VP型)
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

五、HPC高压笼式调节阀主要性能

泄漏量	金属阀座	ANSI：Class IV
回差	带定位器	小于全行程的1%
回差	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
基本误差	不带定位器	小于全行程的±5%
可调范围		50：1

六、HPC高压笼式调节阀 CV值和行程

公称通径		40			50			80			100			150			200			250	300
阀座直径		25	32	40	32	40	50	50	65	80	65	80	100	100	125	150	125	150	200	250	300
额定Cv值	900-1500	12	17	25	17	25	52	52	78	110	78	110	180	180	270	375	270	375	650	1000	1440
额定Cv值	2500	-	12	17	12	17	31	31	52	78	52	78	125	125	180	270	180	270	470	-	-
额定行程		25						38						50			75			100

七、HPC高压笼式调节阀主要外形及连接尺寸

公称通径DN(mm)	40、50、80、100、150、200、250、300mm
结构长度	由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部，技术人员将会为您提供完整的图纸及技术资料。
阀体高度
执行器高度
