HTS单座调节阀

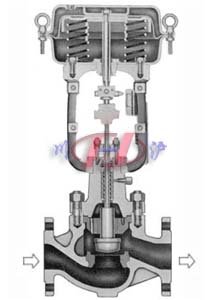

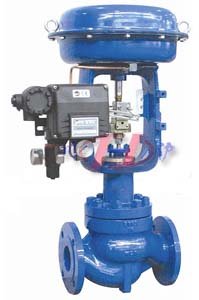

HTS单座调节阀	HTS单座调节阀内部剖面图

一、HTS单座调节阀概述

上海川沪阀门有限公司生产的HTS单座调节阀具有以下优点：

阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高。
符合IEC534-2-1976标准。
调节阀的泄漏量符合ANSI B16.104标准。
HTS单座调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92标准。

二、HTS单座调节阀阀体参数

阀体型式		直通单座铸造球型阀
公称通径		40、50、65、80、100、150、200mm
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
连接型式	密封面型式	FF、RF、RJ、LG、MFM
	法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接标准	嵌接焊SW(40~50mm)；对接焊BW(65~200mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖	常温型	-17~+230℃
	伸长I型	-45~-17℃、 +230~+566℃
	伸长II型	-100~-45℃
	伸长III型	-196~-100℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

三、HTS单座调节阀阀内件

流量特性	软阀座	等百分比特性(%)和线性特性(L)
阀芯形式		单座柱塞型阀芯
流量特性	金属阀座	等百分比特性(%)和线性特性(L)
材料		不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

四、HTS单座调节阀执行机构

执行器型式	HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料	乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围	20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供气压力	140~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口	RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

五、HTS单座调节阀主要性能

泄漏量	金属阀座	小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
泄漏量	软阀座	小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级
回差	带定位器	小于全行程的1%
回差	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
	不带定位器	小于全行程的±3%
	—	注：采用标准的V型聚四氟乙烯填料
可调范围		50:1

六、HTS单座调节阀 CV值和行程

公称通径	32	40	50	65	80	100	125	150	200	250
阀座直径	32	40	50	65	80	100	125	150	200	250
额定Cv值	20	30	50	85	125	200	320	420	700	820
额定行程	25			38			50		75	100

七、HTS单座调节阀高精度流量特性阀芯(%CF、LCF、%TF、LTF)

公称通径	32		40			50			65			80			100			125			150			200
阀座直径	25	32	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	80	100	125	100	125	150	125	150	200
额定Cv值	10	17	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	99	175	275	175	275	360	275	360	640
额定行程	25								38									50						75

八、HTS单座调节阀主要外形及连接尺寸

公称通径DN(mm)	32、40、50、65、80、100、125、150、200、250mm
结构长度	由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部，技术人员将会为您提供完整的图纸及技术资料。
阀体高度
执行器高度
