KHSC笼式单座调节阀

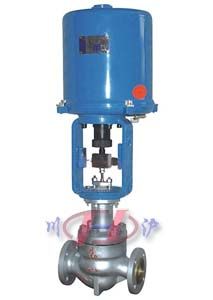

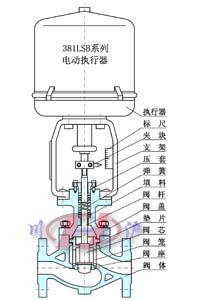

KHSC笼式单座调节阀	KHSC笼式单座调节阀内部剖面图

一、KHSC笼式单座调节阀概述

上海川沪阀门有限公司生产的KHSC笼式单座调节阀具有以下优点：

采用顶部导向结构，配用直行程电动执行器，适用于高压差易产生闪蒸空化的场合，是一种高性能的笼式单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。
笼式单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。
阀芯导向面积大、抗振性好。
笼式单座调节阀的泄漏量符合ANSI Bl6.104标准。产品符合GB/T4213-92、JB/T7387-94。

二、KHSC笼式单座调节阀阀体参数

阀体型式		直通铸造球型阀
公称通径		40、50、65、80、100、150、200mm
公称压力		美标：ANSI 125、150、300、600 日标：JIS 10、16、20、30、40K 国标：PN1.6、4.0、6.4MPa
连接型式	法兰连接	FF、RF、RJ、LG、沟槽型、嵌入型
	法兰标准	JIS B2201-1984、ANSI B16.5-1981、JB79-59等
	焊接标准	嵌接焊SW(40~50mm)、对接焊BW(65~200mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖	常温型	-17~+230℃
	高温型	-45～-17℃ +230～+566℃
	低温型	-100～-45℃、-196～-100℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

三、KHSC笼式单座调节阀阀内件

阀芯形式	单座笼式柱塞型阀芯
流量特性	等百分比特性、线性特性
材料	不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

四、KHSC笼式单座调节阀执行机构

执行器型式		DKZ系列、381L系列、SKZ系列、PSL系列
输入信号	DKZ执行机构	Ⅱ型0～10mA·DC（输入电阻200Ω）；Ⅲ型4～20mA·DC（输入电阻250Ω）
	381L执行机构	4～20mA·DC或1～5V（输入电阻250Ω）
	SKZ执行机构	4～20mA·DC、1～5V DC
	PSL执行机构	4～20mA·DC
电源电压	DKZ执行机构	220V，50Hz
	381L执行机构	220V，50/60Hz
	SKZ执行机构	单相控制220V·50Hz
	PSL执行机构	单相控制220V·50Hz；三相控制380V，50Hz
手动机构		DKZ执行机构：手轮； 361L执行机构:离合式； SKZ执行机构: 手轮； PSL执行机构: 手轮
作用形式		电关式或电开式

五、KHSC笼式单座调节阀主要性能

泄漏量	金属阀座	小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
泄漏量	软阀座	小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级
回差		配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1%
基本误差		配DKZ执行机构为±2.5%；配361L执行机构为±2%；配SKZ执行机构为±1.5%；配PSL执行机构为±1%
可调范围		50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)

六、KHSC笼式单座调节阀 Cv值和行程

公称通径	40			50			65			80			100			150			200
阀座直径	15	20	25	20	25	32	25	32	40	32	40	50	40	50	65	50	65	80	80	100	125
额定Cv值	4.0	6.3	12	6.3	12	21	12	21	30	21	30	50	30	50	85	85	125	200	125	200	310
额定行程	25						38									50			75

七、KHSC笼式单座调节阀主要外形及连接尺寸

公称通径DN(mm)	40、50、65、80、100、125、150、200
结构长度	由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部，技术人员将会为您提供完整的图纸及技术资料。
阀体高度
执行器高度
