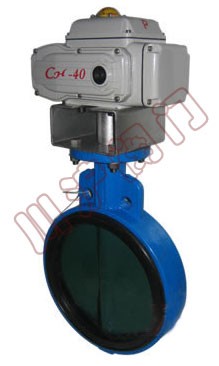

D971J电动衬胶蝶阀

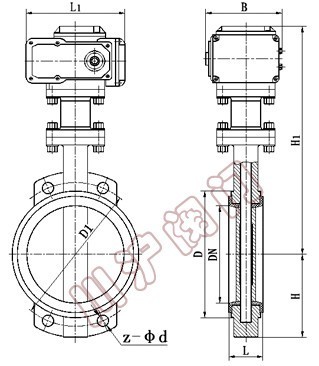

D971J电动衬胶蝶阀 D971J电动衬胶蝶阀 结构图
电动衬胶蝶阀 电动衬胶蝶阀 结构图

一、电动衬胶蝶阀 概述

D971J电动衬胶蝶阀是一种衬胶环保防腐蝶阀,不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。

二、电动衬胶蝶阀 特点

1、采用衬胶无销,保证了介质与金属完全隔离,提高了产品的可靠性。
2、密封面耐磨性好(尼龙耐磨性是铜的七倍)。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性,并且抗菌、抗霉。产品价格是不锈钢阀门的三分之一。

三、电动衬胶蝶阀 采用标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

四、电动衬胶蝶阀 执行机构

CH系列特点:
1.功能强劲:智能型、调节型、开关式。
2.体积小巧:体积仅相当于同类产品的35%左右。
3.使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间5秒、10秒、15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。大口径阀门一般采用380VAC电动执行器。

五、电动衬胶蝶阀 主要技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

六、电动衬胶蝶阀 主要零件材质

零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

七、电动衬胶蝶阀 外形尺寸

电动对夹式蝶阀外形尺寸

公称通径DN L H1 H D1 Z-φd D L1
50 43 452 80/112 120/125 4-18 165 208
65 46 475 88/115 136/145 4-18 185 208
80 46/49 516 96/120 160/ 8-18 200 208
100 52/56 551 115/140 185 8-18 220 208
125 56/64 566 128/170 210 8-18 220 208
150 56/70 606 140/180 240 8-22 285 256
200 60/76 731 175/210 295 8-22 340 256
250 68/76 778 202/240 355 12-22 395/405 256
300 78/83 830 242/290 410 12-22 445/460 256
350 78/92 996 266/320 470 16-22 505-520 346
400 102 1058 298/350 515/525 16-26 565/580 346

电动法兰式蝶阀外形尺寸

公称通径DN L H1 H D1 Z-φd D L1
50 108 539 82/112 125 4-18 165 208
65 112 554 95/115 145 4-18 185 208
80 114 569 100/120 160 8-18 200 208
100 114 569 100/138 180 8-18 220 208
125 140 649 125/164 210 8-18 250 208
150 140 725 145/175 240 8-22 285 256
200 152 835 170/208 295 8-22/2-22 340 256
250 165 890 195/243 350 12-22/12-26 395/405 256
300 178 995 225/283 400 12-22/12-26 445/460 256
350 190 1155 255/310 460 16-22/16-26 505/520 346
400 216 1225 285/340 515 16-26/16-30 565/580 346

注:XX/XX表示公称压力1.0MPa/1.6MPa时的数据
