D971V电动塑料蝶阀

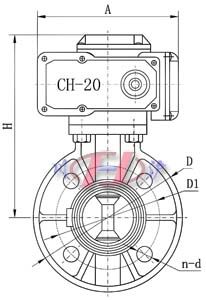

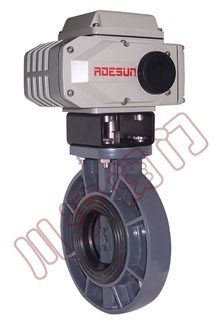

电动塑料蝶阀	电动塑料蝶阀结构图

一、电动塑料蝶阀概述

电动塑料蝶阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。

二、电动塑料蝶阀结构特点

1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、耐腐蚀性强，应用范围广。
4、材质卫生无毒。
5、耐磨损、容易拆卸，维护简单易行。

三、电动塑料蝶阀主要技术参数

公称通径	50～300mm
公称压力	1.0～1.6Mpa
适用温度	0～+60℃
连接方式	对夹 \ 法兰
阀结构	A型
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP、PTFE
密封材质	FPM、EPDM、NBR
适用介质	PVC兼容的食品工业化学溶剂

四、电动塑料蝶阀主要外形尺寸

通径(mm)	英寸″	尺寸（mm）
通径(mm)	英寸″	L	D1	D2-ANSI	D2-JIS	D2-DIN	D3	H	N-φm-ANSI	N-φm-JSI	N-φm-DIN
50	2	43	56.5	120.39	120	125	165	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	185	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	201	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	229	135	8-19	8-19	8-18
125	5	66	130	216	210	210	257	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	285	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	343	210	8-22	8-23	8-23
250	10	110	255	362	355	350	411	240	12-25	12-25	12-23
300	12	129	311	432	400	400	490	297	12-25	12-25	12-23
