D943电动硬密封法兰蝶阀

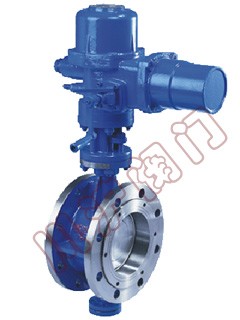

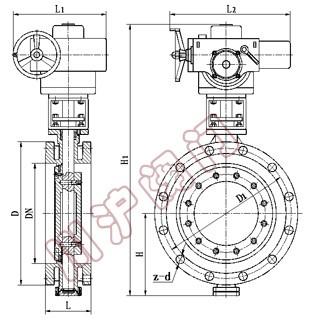

电动金属硬密封法兰蝶阀 电动金属硬密封法兰蝶阀 结构图
电动硬密封法兰蝶阀 电动硬密封法兰蝶阀 结构图

一、电动硬密封法兰蝶阀 概述

电动硬密封法兰蝶阀采用精密的U形弹性密封圈及三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

二、电动硬密封法兰蝶阀 特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

三、电动硬密封法兰蝶阀 执行机构

1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
2.工作环境:
3.环境温度:-20—+60℃(特殊订货-60—+80℃)
4.相对温度:≤90%(25℃时)
5.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性  气体混合物。(详见GB3836.1)
6 防护等级:户外型和防爆型为IP55(可订制IP67)。
7. 工作制:为短时10分钟(可订制30分钟)。

四、电动硬密封法兰蝶阀 主要技术参数

公称通经DN(mm) 50~2000
公称压力PN(MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

五、电动硬密封法兰蝶阀 主要零部件材料

零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

六、电动硬密封法兰蝶阀 执行标准

制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

七、电动硬密封法兰蝶阀 偏心原理及密封形式

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
D373H弹性硬密封对夹蝶阀 偏心特点及原理
密封形式
密封形式

八、电动硬密封法兰蝶阀 产品尺寸参数 D943H-10/16/25/电动硬密封蝶阀 (单位:mm)

公称通经(DN)/P> 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H1 H D D1 z-Фd D D1 z-Фd D D1 z-Фd
50 108 530 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112 530 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114 565 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127 600 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140 640 164 250 210 8-18 250 210 8-18 270 220 8-26
150 140 705 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152 775 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165 945 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178 1070 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190 1140 280 505 460 16-22 520 470 12-26 555 490 16-33
400 216 1210 305 565 515 16-26 580 525 16-26 620 550 16-36
450 222 1335 350 615 565 20-26 640 585 16-30 670 600 20-36
500 229 1415 380 670 620 20-26 715 650 20-30 730 660 20-36
600 267 1605 445 780 725 20-30 840 770 20-33 845 770 20-39
700 292 1844 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
1400 530 2886 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
1600 600 3156 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
1800 670 3421 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
2000 760 3685 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
