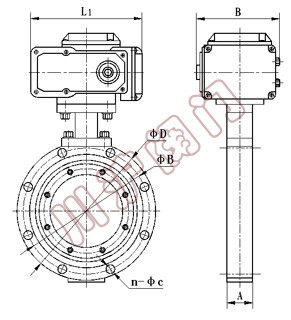

电动真空蝶阀 | 电动真空蝶阀 结构图 |
电动真空蝶阀是适用于真空系统中接通或切断管路的介质流。 该阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制。阀门的阀板采用夹紧结构,把阀板的密封圈来夹紧,除了能用在真空状态下,也能在低压状态下使用。并可以任意位置安装。 适用的工作介质为空气和非腐蚀性气体。
公称通径(DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
---|---|---|---|---|---|---|---|---|---|---|---|
连接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 | ||||
ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | |
ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | |
n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 | |||||
适用范围(Pa) | 105~6.7x10-4 | ||||||||||
漏气率(Pa.L/S) | 6.7X1010-4 | ||||||||||
电磁阀电压(V/HZ) | 220/50 | ||||||||||
气源压力(MPa) | 0.4~0.6 | ||||||||||
法兰标准 | GB6070.3-85 | ||||||||||
安装位置 | 任意 | ||||||||||
介质温度(℃) | 丁腈橡胶-25 ~ +80,氟橡胶-30 ~ +150, | ||||||||||
主要件材质 | 阀体、阀板 | 碳钢(镀镍)或不锈钢 | |||||||||
密封件 | 丁腈橡胶或氟橡胶 |
