电动通风蝶阀 | 电动通风蝶阀 结构图 |

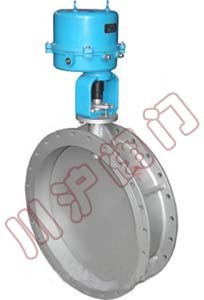

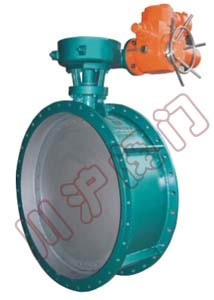

D941W电动通风蝶阀、电动烟气蝶阀由角行程电动执行机构和烟气蝶阀组成,它与电动单元组合仪表配合使用。表有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质,煤气、含尘气体、烟道气。
公称压力(MPa) | 0.05MPa |
泄漏率 |
3% |
---|---|---|---|
介质流速 | 25m/s |
适用介质 |
冷热风、烟气 |
强度试验 | 0.1MPa |
介质温度 |
-30℃~-350℃ |
零件名称 | 阀轴 |
阀板 |
阀体 |
---|---|---|---|
材料 | 碳钢、不锈钢 |
碳钢 |
碳钢 |
381R系列电动执行机构:
1. 执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。
2. 执行器的关键部件─控制器,采用先进的混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
3. 驱动量的反馈检测采用高性能导电塑料电位器,分辨率<0.4%。
4. 具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
5. 用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态)。
6. 用状态选择开关可以设定(正、反动作)。
7. 用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V)。
8. 调整工作零点(始点)和行程(终点)简单易行。
9. 当突然断电时,能确保阀芯自锁。
10. 采用同步皮带传动,有效降低了噪音。
11. 延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。
DZW型电动装置:
1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
2.环境温度:-20—+60℃(特殊订货-60—+80℃)
3.相对温度:≤90%(25℃时)
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性 气体混合物。(详见GB3836.1)
5.防护等级:户外型和防爆型为IP55(可订制IP67)。
6.工作制:为短时10分钟(可订制30分钟)。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基,澳托克,扬州电力,天二通,兰陵等;国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思(西门子)等。
DN | D | D1 | L | L1 | L2 | n-Фd | b |
---|---|---|---|---|---|---|---|
300 |
405 |
370 |
120 |
716 |
220 |
8-12 |
10 |
350 |
455 |
420 |
140 |
786 |
240 |
8-14 |
10 |
400 |
505 |
470 |
140 |
924 |
270 |
12-18 |
10 |
450 |
570 |
530 |
160 |
999 |
295 |
12-18 |
10 |
500 |
620 |
580 |
160 |
1079 |
325 |
12-18 |
10 |
600 |
720 |
680 |
180 |
1140 |
380 |
16-18 |
12 |
700 |
820 |
780 |
180 |
1240 |
430 |
16-18 |
12 |
800 |
920 |
880 |
200 |
1344 |
490 |
16-18 |
12 |
900 |
1040 |
990 |
200 |
1444 |
540 |
16-18 |
14 |
1000 |
1140 |
1090 |
220 |
1544 |
590 |
20-18 |
14 |
1100 |
1240 |
1190 |
220 |
1644 |
640 |
20-18 |
14 |
1200 |
1340 |
1290 |
240 |
1744 |
690 |
20-18 |
14 |
1300 |
1440 |
1390 |
240 |
1864 |
760 |
20-18 |
16 |
1400 |
1540 |
1490 |
260 |
2020 |
810 |
24-18 |
16 |
1500 |
1640 |
1590 |
260 |
2120 |
860 |
24-18 |
16 |
1600 |
1740 |
1690 |
280 |
2240 |
980 |
24-18 |
16 |
1700 |
1840 |
1790 |
280 |
2340 |
1030 |
28-22 |
16 |
1800 |
1940 |
1890 |
300 |
2440 |
1096 |
28-22 |
16 |
1900 |
2040 |
1990 |
300 |
2540 |
1146 |
32-22 |
16 |
2000 |
2150 |
2090 |
320 |
2640 |
1196 |
32-26 |
16 |
2200 |
2360 |
2300 |
340 |
3252 |
1296 |
36-26 |
16 |
2400 |
2560 |
2500 |
360 |
3452 |
1396 |
36-26 |
18 |
2600 |
2760 |
2700 |
380 |
3652 |
1496 |
40-26 |
18 |
2800 |
2960 |
2900 |
400 |
3852 |
1596 |
40-26 |
18 |
3000 |
3190 |
3110 |
400 |
3896 |
1698 |
44-30 |
18 |
3200 |
3390 |
3310 |
440 |
4110 |
1798 |
44-30 |
20 |
3400 |
3590 |
3510 |
440 |
4396 |
1898 |
48-30 |
20 |
3600 |
3790 |
3710 |
480 |
4636 |
1998 |
48-30 |
20 |
3800 |
4000 |
3910 |
480 |
4886 |
2098 |
52-30 |
22 |
4000 |
4210 |
4120 |
520 |
5160 |
2210 |
52-30 |
22 |
