电动防爆蝶阀

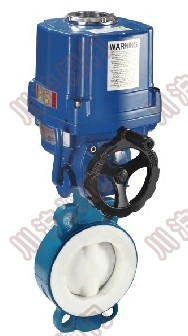

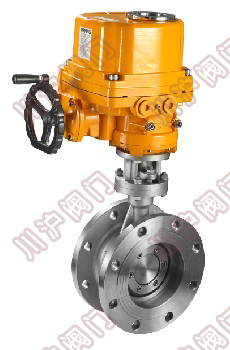

D971F4电动防爆衬氟蝶阀 D941H电动防爆硬密封蝶阀
D971F4电动防爆衬氟蝶阀 D941H电动防爆硬密封蝶阀

一、电动防爆蝶阀 概述

上海川沪阀门有限公司生产的电动防爆蝶阀是由三偏心蝶阀和电动执行器组成。电动防爆蝶阀的结构形式有:三偏心结构和单偏心结构,密封形式有:金属密封和软密封结构。电动防爆蝶阀接形式分为法兰式和对夹式两种。在温度低于150度以内可选用四氟密封蝶阀,高温工况可选用三偏心硬密封阀体。防爆型电动调节蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。电动防爆蝶阀在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、电动防爆蝶阀 特点

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

三、电动防爆蝶阀 技术参数

设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1999

四、电动防爆蝶阀 执行器参数

执行器类别 3610R系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单项、380V/440V AC三相、24V/110V/220V AC
输出力矩 50N·M~1500N·M 50N·M~3000N·M
动作范围 0~90° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 10秒/15秒/30秒 18S~112S
保护装置 过载保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP55 IP65、IP67、可定制IP68
防爆等级 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置测量 比例控制单元 电位计、比例控制单元
驱动电机 AC可逆电机 鼠笼式异步电机
进线接口 2-PF 1/2〞进线线锁 2个 PF 3/4"
壳体材料 钢,铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

五、电动防爆蝶阀 主要零件材料

零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟、不锈钢
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨

六、电动防爆蝶阀 主要性能指标

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 空气、水、污水、蒸气、煤气、油品等

七、电动防爆蝶阀 主要尺寸图

电动防爆蝶阀 (法兰式硬密封) 电动防爆蝶阀 (对夹式硬密封) 电动防爆蝶阀 (对夹式软密封)
电动防爆蝶阀 (法兰式硬密封) 电动防爆蝶阀 (对夹式硬密封) 电动防爆蝶阀 (对夹式软密封)

八、电动防爆蝶阀 主要连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa
硬密封 软密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
