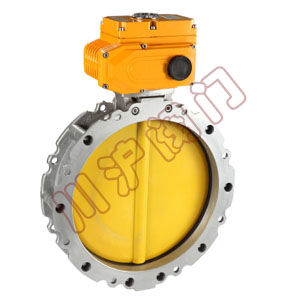

BLD-F电动粉体蝶阀
 |
| BLD-F电动粉体蝶阀 |
一、BLD-F电动粉体蝶阀 概述
上海川沪阀门有限公司生产的电动水泥蝶阀是专门用于粉体，颗粒物料的工业产品。阀体橡胶密封圈形成的软性密封使其非常适合各利粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，电动粉体蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。根据应用要求，可以单独选配驱动手柄或者电动执行器。
二、BLD-F电动粉体蝶阀 特点
1、电动粉体蝶阀由粉体板、丁晴密封圈，覆以耐磨高分子材料加工而成，具有重量轻、安装维护简便等特点，是一种性价比极高的电动粉体阀门。有手动、电动、气动、齿轮马达带动等驱动装置，可互为调换。双法兰电动粉体蝶阀带有2个相同的法兰面；而单法兰电动粉体蝶阀部配有一个伸出的连接环用以安装软套管。
2、紧凑的结构、超轻的重量，使您安装使用更加方便；工业化的设计加上复合阀板的使用提供了好的密封效果和长的使用寿命。
3、电动粉体蝶阀可以广泛使用于水泥、面粉等粉体介质的使用场合，达到很好的使用效果。
三、BLD-F电动粉体蝶阀 技术参数
| 型号 |
JOFP104 |
| 公称通径(mm) |
DN100-DN400 |
| 压力(Mpa) |
0-0.2 |
| 主要零件 |
阀体 |
压铸铝合金 |
| 阀板 |
碳钢内衬板，覆以耐磨高分子材料 |
| 密封圈 |
丁晴橡胶（NBR） |
| 适用介质 |
水泥、泥浆、粉体 |
| 适用温度(℃) |
-15--100 |
| 气动执行器 |
型号 |
CP、GT系列、AT系列、AW系列 |
| 压力(Mpa) |
0.4-0.7 |
四、BLD-F电动粉体蝶阀 执行器参数
| 执行器类别 |
CHR系列执行器参数 |
3610R系列执行器参数 |
HQ系列执行器参数 |
| 输出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
| 动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
| 控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
| 动作时间 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
| 保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
| 环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
| 手动操作 |
同附带手柄操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
| 机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
| 防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
| 防爆等级 |
无防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 |
可选装开关或电位计 |
比例控制单元 |
电位计、比例控制单元 |
| 驱动电机 |
8W/E |
AC可逆电机 |
鼠笼式异步电机 |
| 进线接口 |
PE1/2〞进线线锁 |
2-PF 1/2〞进线线锁 |
2个 PF 3/4" |
| 壳体材料 |
铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |

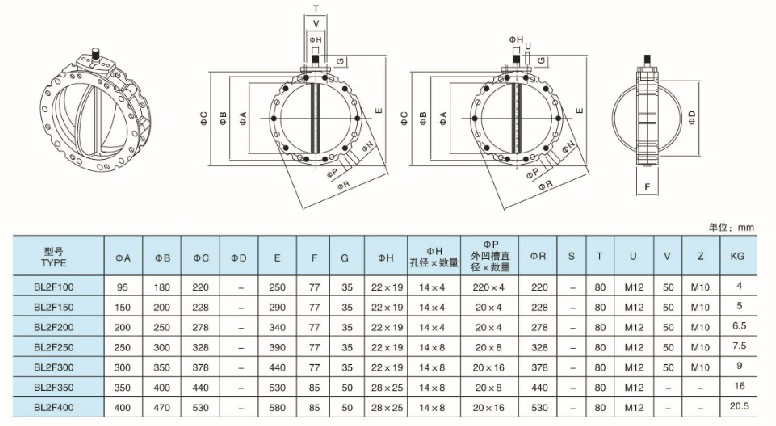

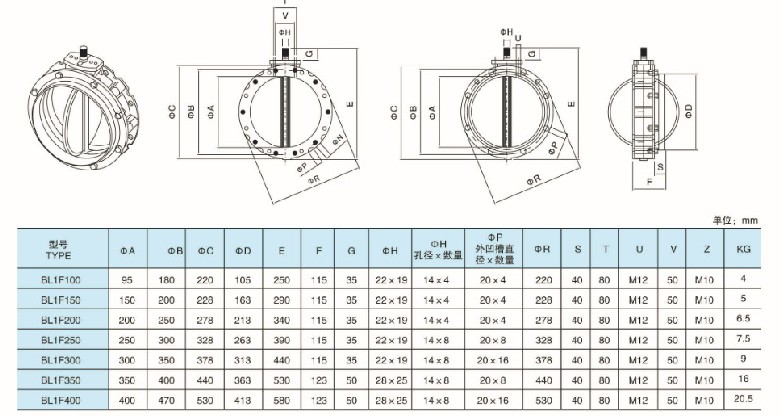

五、BLD-F电动粉体蝶阀 外形尺寸
