电动方形百叶蝶阀

D971F电动软密封蝶阀 D971F电动软密封蝶阀结构图
电动方形百叶蝶阀 电动方形百叶蝶阀外形尺寸图

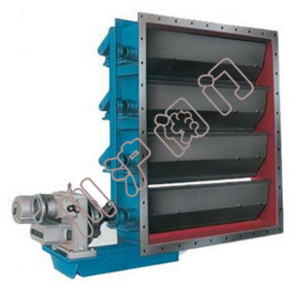

一、电动方形百叶蝶阀 概述

CHD941W-0.5C百叶式方形电动蝶阀是上海川沪设计生产的一种新型节能的高效气流调节设备,百叶式方形电动蝶阀可用于通风除尘管路上作通风、调节设备之用,主要适用于冶金、矿山、水泥、化工、发电等行业的通风除尘及环境保护。具有重量轻、流阻小、结构简单、启动灵 活等特点。百叶式方形电动蝶阀设计新颖,调节板采用多轴、多叶式、使气流均匀、流阻小、调节轻松。各传动部位运转灵活、磨擦系数小、耐磨、耐腐、能充分有效地调节和控制气体流量。

适用介质:空气、 烟气、含粉尘气体、可燃性气体等

二、电动方形百叶蝶阀 技术参数

公称压力 漏风率 介质流速 适用温度 适用介质
0.05MPa 1.5% ≤30m/s -20~300℃ 空气、粉尘气体等

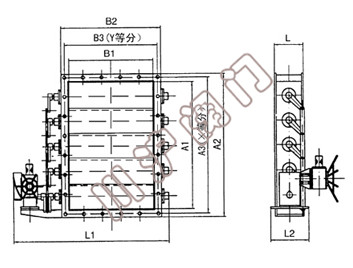

三、电动方形百叶蝶阀 外形尺寸

A1×B1 A2×B2 A3×B3 L n-d X Y 风机 机号 L1 L2 重量(kg)
128×92 182×148 160×126 160 14-Φ7 4 3 9-19 NO4 580 245 32
144×104 198×160 176×135           NO4.5 590   38
160×115 214×171 192×150           NO5 600   45
179×129 233×185 212×162           NO5.6 615   48
202×145 258×204 236×180           NO6.3 640   54
196×128 150×184 228×165         9-26 NO4 630   52
221×144 175×200 252×177           NO4.5 625   58
245×160 299×216 284×192           NO5 645   62
274×179 328×235 305×212   18-Φ7 5 4   NO5.6 660   73
309×202 365×261 340×236           NO6.3 680   88
227×163 293×232 270×204   14-Φ10 4 6 9-19 NO7.1 655   60
256×184 322×253 296×228           NO8 670   64
288×207 354×276 330×252   18-Φ10 5 4   NO9 685   84
320×230 386×299 360×276 180         NO10 710 300 97
359×258 448×350 415×316   180 18-Φ12 5 4 9-19 NO11.2 750 300 108
400×288 489×380 456×344   20-Φ12 6 4   NO12.5 850   125
448×332 557×444 516×405   22-Φ12 6 5   NO14 950   143
512×368 621×484 574×440   24-Φ12 7 5   NO16 970   177
348×227 414×296 390×272   20-Φ10 6 4 9-26 NO7.1 705   102
392×256 458×325 432×300           NO8 730   116
441×288 507×357 483×330           NO9 760   132
490×320 556×389 528×356           NO10 860   158
549×358 638×450 600×410 200 26-Φ12 8 5   NO11.2 935 365 186
613×400 702×492 664×456   28-Φ12 8 6   NO12.5 985   204
686×448 795×564 747×516   30-Φ12 9 6   NO14 1065   217
784×512 893×628 840×588   34-Φ12 10 7   NO16 1185   254
256×199 314×254 290×231 160 14-Φ7 4 3   NO4 670 245 68
324×252 382×308 360×284 180 18-Φ7 5 44 Y5-48 NO5 720 300 101
409.5×315 466.5×371 443×348           NO6.3 775   130
520×400 632×509 580×462   18-Φ15       NO8 975   198
655×504 771×613 728×570 220 24-Φ15 7 5   NO10 1165 365 225
815×627 935×737 888×690   28-Φ15 8 6   NO12.5 1315   296
224×196 278×251 256×228 160 16-Φ7 5 5   NO2.8 665 715 66
256×224 310×279 288×256           NO3.2 695   75
288×252 434×308 320×284           NO3.6 715   90
320×280 374×336 355×315 180 20-Φ7       NO4 745 300 112
360×315 415×371 395×350           NO4.5 780   120
400×350 456×406 435×385           NO5 815   146
480×420 536×476 511×455   24-Φ7       NO6 930   178
640×560 746×669 700×625 200 20-Φ15       NO8 1225 365 242
80×700 906×809 860×765 220         NO10 1405   312
960×840 1066×949 1008×900 240 24-Φ15 6 6   NO12 1555 400 388
1280×1120 1386×1232 1340×1188 260 28-Φ15 10 9   NO16 1905   640
1600×1400 1735×1538 1672×1476 320 40-Φ15 11 9   NO20 2215 450 920



注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。
