ZAJD智能型电动蝶阀|电动调节蝶阀

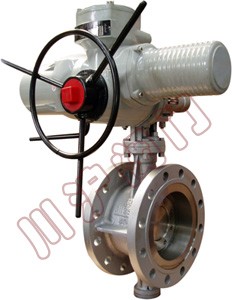

智能型电动蝶阀|电动调节蝶阀 智能型电动蝶阀|电动调节蝶阀 结构图
智能型电动蝶阀 智能型电动蝶阀 结构图

一、智能型电动蝶阀 概述

智能型电动蝶阀采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

二、智能型电动蝶阀 特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

三、智能型电动蝶阀 执行机构性能

双密封、双保护
IQ外壳的额定防护等级为IP68-水下3米,48小时,NEMA4/4X/6。它是完全防水可防尘,而且不"透气"。Rotork双密封系统确保内部元件受到保护,因为它们被防水接线端子模块将内部电缆与接线端子箱隔离。即使在现场接线期间,移去接线端盖,保护仍得以维持,且接线端子模块独立密封。
非侵入式终身密封
IQ的现场调试无需卸掉电气箱端盖。所有设定和调整均使用提供的红外线设定器来完成。在我们制造厂的受控环境中组装后,气体交换已被排除-所有内部元件终身得到保护。非侵入式控制器意味着没有穿过控制箱体的贯通轴。
简单、可靠,IQ简化了设计,而规格和性能有所扩展。
力矩测量
执行器能够可靠可精确地测定操作一个阀门的作用力,这是对阀门和执行器提供保护的基础。IQ使用其专利的输出力矩测量系统,该系统是从人们熟悉的类似压力传感器这样的过程测量技术研制而成的。在工业中经过验证和测试的这一技术适用于阀门执行器。在带有负荷的情况下,用安装在力矩传感器内的压敏电阻传感器,是电机蜗杆推力的反作用力直接转换成输出力矩比例的电信号,可获得准确的、可重复的力矩测量值,且独立于频率、电压和温度变化。
阀位测量
可靠的过程控制取决与阀门行程末端的准确定位,而液压控制取决于阀门行程中间的准确定位。拥有专利的非接触式阀位测量系统则是执行器控制中最简单的设计。只有一个活动部件的分解器把输出中心套筒的旋转转换成电信号,然后与存储在安全、永久的存储器中的限位作比较。
元件减少
合理的机械和电气系统使可靠性得到提高。作为IQ的基础,手轮结构和控制底架的改进提高了执行器的可靠性。最新?quot;系统集成芯片"技术已因应用于IQ控制模块。元件数量明显减少,从而减少了互连、布线和印刷电路板的复杂性。采用了诸如数据显示功能以及更好的系统保护等增强功能,从而提高了性能及可靠性。
安全完整性
最初研制IQ是为了提高阀门执行器的安全完整性状态。通过再次的设计和创新,Rotork能够提供解决办法,是工艺工程师能够根据确定的安全完整性等级评估选择执行器。鉴于IEC615081、ISA-S84.01和DIN19250等国际标准成为评估工艺系统安全完善的要求,Rotork 将乐意讨论您的要求。

四、智能型电动蝶阀 主要技术参数

公称通经DN(mm) 50~2000
公称压力PN(MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

五、智能型电动蝶阀 主要零部件材料

零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

六、智能型电动蝶阀 执行标准

制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

七、智能型电动蝶阀 三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
D373H弹性硬密封对夹蝶阀 偏心特点及原理
密封形式
密封形式

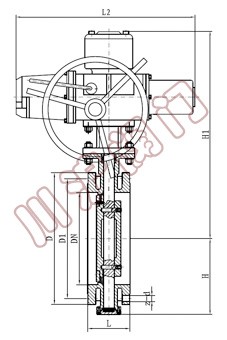

八、智能型电动蝶阀 外形尺寸

PN1.0~2.5MPa系列连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H1 H D D1 z-d D D1 z-Фd D D1 z-d
50 108 530 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112 530 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114 565 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127 600 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140 640 164 250 210 8-18 250 210 8-18 270 220 8-26
150 140 705 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152 775 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165 945 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178 1070 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190 1140 280 505 460 16-22 520 470 12-26 555 490 16-33
400 216 1210 305 565 515 16-26 580 525 16-26 620 550 16-36
450 222 1335 350 615 565 20-26 640 585 16-30 670 600 20-36
500 229 1415 380 670 620 20-26 715 650 20-30 730 660 20-36
600 267 1605 445 780 725 20-30 840 770 20-33 845 770 20-39
700 292 1844 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
1400 530 2886 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
1600 600 3156 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
1800 670 3421 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
2000 760 3685 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
