L947W电动节流阀

电动节流阀 电动节流阀 (内部结构图)
电动节流阀 电动节流阀 (内部结构图)

一、电动节流阀 概述

上海川沪阀门有限公司生产的电动节流阀作为采油树和管汇的主要部件,主要用于控制油井口产量,其工作压力级别可达10000Psi。电动节流阀分可调式节流阀和固定式节流阀两种类型,可调节流阀通过转动手轮带动阀杆进退来调节节油嘴开度面积的大小,达到控制、调节产量的目的。固定节流阀则通过更换油嘴尺寸来达到控制、调节产量的目的。

二、电动节流阀 产品特点

1.固定式电动节流阀阀盖与阀体采用油壬连接,装拆迅速方便,阀杆顶针和油嘴内套采用特种硬质合金制造,耐腐蚀、耐冲刷。
2.可调式电动节流阀的阀盖上设计带有机玻璃防护的开度指示牌,能观察到阀杆处处任意位置时节流孔道的实际面积,手轮逆时针旋转为开,顺时针旋转为关。承压件均采用合金钢制造,具有足够的抗拉强度,确保阀门在额定压力下工作安全可靠。
3.节流油嘴采用硬质合金制造,具有良好的耐磨、耐冲刷性能。

三、电动节流阀 技术参数

阀体型式 角式阀
阀芯型式 柱塞式节流、孔板式
公称通径 2 1/16" — 4 1/16"
公称压力 3000PSI — 10000PSI
法兰标准 API 6A
连接形式 法兰
密封填料 聚四氟乙烯、柔性石墨
工作温度 PU
工作介质 石油、天然气
油嘴孔径 Φ3 — Φ12

四、电动节流阀 零件材料

1 阀体 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2 阀芯 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3 定位圈 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4 阀盖 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5 填料 柔性石墨、PTFE
6 螺纹压套 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
7 电动执行器 壳体(HT200、WCB)

五、电动节流阀 主要外形和连接尺寸

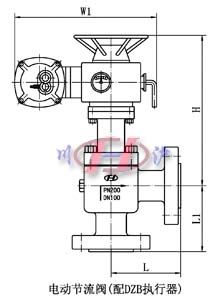

电动节流阀(配DZW执行器) 电动节流阀(配DZB执行器)
节流孔径 规格 压力(PSI) 尺寸(mm)
L1 L Ring
1" 2 1/16"-5000 5000 203 175 R24
2 9/16"-5000 5000 210 176 R27
2 1/16"-10000 10000 224 195 BX152
2 9/16"-10000 10000 237 208 BX153
2" 2 9/16"-5000 5000 265 195 R27
2 9/16"-10000 10000 298 264 BX153
3 1/8"-3000 3000 298 225 R31
3 1/8"-5000 5000 298 225 R35
3 1/16"-10000 10000 298 264 BX154
4 1/16"-3000 3000 298 264 R37
4 1/16"-5000 5000 298 264 R39
4 1/16"-10000 10000 350 289 BX155
3" 4 1/16"-3000 3000 298 264 R37
4 1/16"-5000 5000 298 264 R39
注:以上参数均以国标为准,其压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
