J944电动角式截止阀

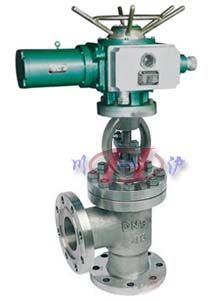

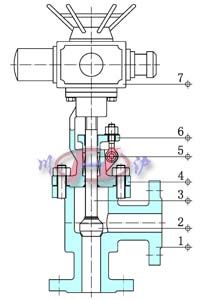

电动角式截止阀	电动角式截止阀(内部结构图)

一、电动角式截止阀 概述

上海川沪阀门有限公司生产的电动角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降 旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。
电动角式截止阀只适用于全开和全关，不允许作调节和节流。电动角式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不 泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力 所产生的推力，关电动角式截止阀 的力比开电动角式截止阀的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

二、电动角式截止阀 技术参数

阀体型式	角型铸造阀
阀芯型式	柱塞式(锥面)
公称通径	DN50 ～ DN250
公称压力	PN1.6～10.0MPa
法兰标准	JB、GB、ANSI、BS、API、ISO、DIN、JIS
连接形式	法兰、螺纹、焊接
密封填料	聚四氟乙烯、柔性石墨
工作温度	≤450℃

三、电动角式截止阀 零件材料

1	阀体	WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2	阀芯	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3	阀杆	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4	阀盖	WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5	填料	柔性石墨、PTFE
6	填料压盖	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
7	电动执行器	壳体(HT200、WCB)

四、电动角式截止阀 性能规范

试验压力(MPa)	公称压力(MPa)				压力级(class)		JIS(K)
	1.6	2.5	4.0	6.4	150	300	10K	20K
强度试验	2.4	3.75	6.0	9.6	3.0	7.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	2.2	5.5	1.5	2.8
低压密封试验	0.6MPa

五、电动角式截止阀 主要外形和连接尺寸

DN	in	L	L1	H	W

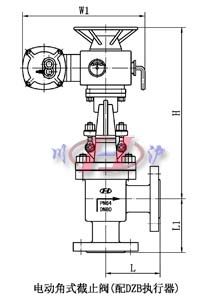

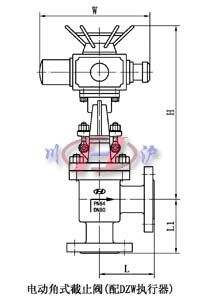

15	1/2	65/90	65/90	由于阀门压力 不同，所以连 接尺寸也不相 同，如需详细 技术资料或安 装图纸，请咨 询公司技术部 或销售部，将 为您提详细的 技术资料及图 纸！
20	3/4	75/95	75/95
25	1	80/100	80/100
32	21/4	95/105	95/105
40	21/2	100/115	100/115
50	2	115/125	115/125
65	21/2	145	145
80	3	155	155
100	4	175	175
125	5	200	200
150	6	240/225	240/225
200	8	275	275

注：以上参数均以国标为准，其压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
