电动低温球阀 (配防爆执行器)	电动低温球阀 (内部结构图)

一、电动低温球阀产品特点

上海川沪阀门有限公司生产的电动低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度一般为250mm,或根据设计和计算确定。电动低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。电动低温球阀的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。电动低温球阀经特殊的低温处理，将粗加工的零件置于冷却介质中数小时(2-6小时)，以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。

二、电动低温球阀阀体

阀体形式	二段式铸造阀体
公称通径	DN15～300mm
公称压力	PN1.0、1.6、2.5 MPa
连接形式	法兰式、焊接式
适用温度	-40℃～-196℃
阀盖形式	一体式
压盖型式	压盖压紧式

三、电动低温球阀阀内件

阀芯形式	O型球体阀芯
流量特性	近似快开型

四、电动低温球阀执行器

执行器型号	CHR、3810R、DZW、HQ、PSQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC
	防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

五、电动低温球阀性能指标

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1								350：1

六、电动低温球阀材料参数

1	左阀体	CF8、CF8M、CF3M
2	右阀体	CF8、CF8M、CF3M
3	阀座	PEFE、PPL、304、316
4	球体	304、316
5	阀杆	304、316
6	密封填料	PTFE/柔性石墨
7	填料压盖	CF8、CF8M、CF3M
8	联轴器	304、316
9	执行器	配置执行器不同，材质也不相同

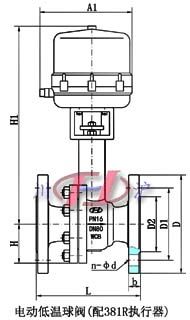

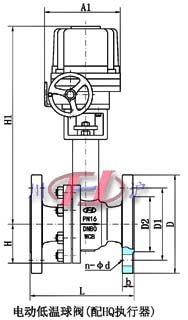

六、电动低温球阀主要外形及连接尺寸

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据实际温度及执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同

注：以上参数均为PN1.6MPa不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
