川沪首页 >> 产品展示 >> 电动球阀 >> 电动放料球阀
电动放料球阀 (不锈钢卡箍式) 电动放料球阀 (不锈钢法兰式)
电动放料球阀 (不锈钢卡箍式) 电动放料球阀 (不锈钢法兰式)

一、电动放料球阀 产品特点

上海川沪阀门有限公司生产的电动放料球阀的优点:

  1. 阀座与端面法兰距离近,物料滞留少。
  2. 电动放料球阀结构紧凑,密封性能优越,用于精细化工、制药、化工行业的反应锅上。
  3. 采用PPL或M密封材料,更具耐磨耐温,是牙膏行业、真空制膏锅放料的最理想产品。

二、电动放料球阀 阀体

阀体形式 整体式精铸阀体
公称通径 DN25~100mm
公称压力 PN1.0 MPa
连接形式 法兰式、卡箍式
适用温度 -40℃~-196℃
阀盖形式 一体式
压盖型式 压盖压紧式

三、电动放料球阀 阀内件

阀芯形式 O型球体阀芯
流量特性 近似快开型

四、电动放料球阀 执行器

执行器型号 CHR、3810R、HQ
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

五、电动放料球阀 材料参数

阀体 WCB、CF8、CF8M、CF3M
阀座 PTFE、PPL、304
球体 2Cr13、304、316
阀杆 304、316
支架 25
联轴器 25

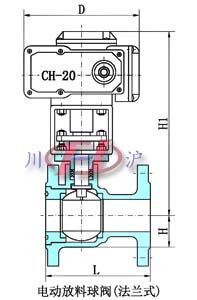

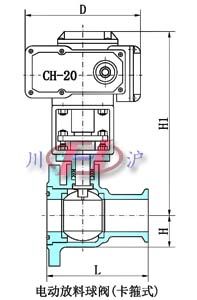

六、电动放料球阀 主要外形和连接尺寸

电动放料球阀(卡箍式) 电动放料球阀(法兰式)
公称通径 DN(mm) 25 32 40 50 65 80 100
L 由于该阀门为订做产品及各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售
部 ,技术人员将会为您提供完整的图纸及技术资料,所有外型结构尺寸需以工程师设计为准。
H、H1
D
