Q946F/H电动四通球阀

Q946F电动四通球阀 (配CHR执行器) Q946F电动四通球阀 (配DZW执行器)
Q946F电动四通球阀 (配CHR执行器) Q946F电动四通球阀 (配DZW执行器)

一、电动四通球阀 产品概述

上海川沪阀门有限公司生产的电动四通球阀有角行程执行器和四通球阀组成,有着以下的使用场景:

  1. 石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统。
  2. 化工产品、医药和食品经营。
  3. 水电、火电和核电的电力经营系统。
  4. 城市和工业企业的给排水、供热、和供气系统。
  5. 农田的排灌系统。
  6. 治金经营系统。

二、电动四通球阀 产品特点

  1. 流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体时,流体阻力小。
  2. 密封性能: 阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
  3. 使用寿命长:阀门的阀芯和光颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的抗腐蚀性作用,延长了阀门使用寿命。

三、电动四通球阀 技术参数

阀体形式 四通铸造阀体
公称通径 DN50~600mm
公称压力 PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 JB/T79.2-1994、 ASME/ANSI B165
连接形式 法兰式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
设计和制造 GB/T12237-1989; APl608
检验和试验 GB/T13927-1992; APl 598

四、电动四通球阀 执行器

执行器型号 CHR、3810R、DZW、HQ、PSQ
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

五、电动四通球阀 流向原理图

如图:"LL''型四通球阀只需操作板手或执行器将球体转动90°,同时对两种介质的流向进行切换,即方便而迅速,实现一阀多用的效果。

LL型介质切换图 LL型介质切换图
"LL"型介质切换图

六、电动四通球阀 零件材料

阀体/阀盖 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
ASTM WCB CF8 CF8M
球体 GB 2Crl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
ASTM 420 304 316
阀杆 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
ASTM 420 304 316
阀座 GB 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯
ASTM 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯
填料 GB 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
ASTM 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
ASTM A193B7 A320-B8 A320-B8
螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
ASTM A1942H A194-8 A194-8

七、电动四通球阀 主要性能规范

公称压力(MPa) 常温最大工作压力(MPa) 壳体试验压力(MPa) 气密封试验压力(MPa) 高压密封试验压力(MPa)
PN1.6 1.6 2.4 0.6 1.76
PN2.5 2.5 3.8 0.6 2.75
PN4.0 4.0 6.0 0.6 4.4
l50LB 2.0 3.0 0.6 2.2

八、电动四通球阀 主要外形和连接尺寸

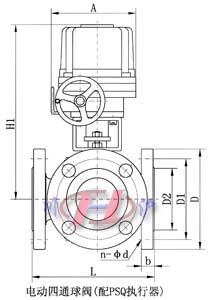

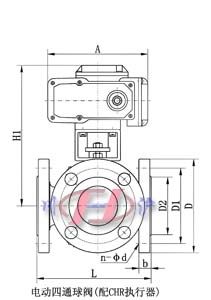

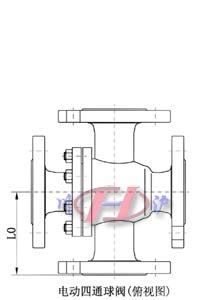

电动四通球阀(配CHR执行器) 电动四通球阀(配PSQ执行器) 电动四通球阀(俯视图)
公称压力PN 公称通径DN 尺 寸(mm)
L L0 D D1 D2 b z-φd H1 A
1.6MPa 50 260 130 165 125 100 16 4-ф18 205 根据配置
执行机构
大小而定
65 320 160 185 145 120 18 4-ф18 245
80 320 160 200 160 135 20 8-ф18 305
100 370 185 220 180 155 20 8-ф18 340
125 510 255 250 210 185 22 8-ф18 425
150 510 255 285 240 2'0 24 8-ф23 450
200 580 290 340 295 265 26 12-ф23 480
250 670 335 405 355 320 30 12-ф25 530
300 760 380 460 410 375 30 12-ф25 585
350 850 425 520 470 435 34 16-ф25 625
400 980 490 580 525 485 36 16-ф30 670
450 1080 540 640 585 545 40 20-ф30 705
500 1220 610 715 650 608 44 20-ф34 765
600 1360 680 840 770 718 48 20-ф41 840
注:以上参数为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
