电动防爆球阀

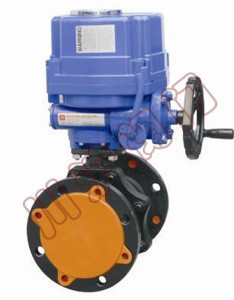

电动防爆球阀	电动防爆球阀结构图

一、电动防爆球阀特点及应用范围

电动防爆球阀是由球阀与CHQ系列或3410\3610系列电动执行机构组成，具有结构简，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

二、电动防爆球阀设计标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

三、电动防爆球阀主要技术参数

公称通径 mm		15	20	25	32	40	50	80	100
额定流量系数Kv		20	38	72	110	170	270	510	940
公称压力 MPa		1.0；1.6；6.4
额定转角 °		0～90
流量特性		快开
介质温度 ℃		-20～120
阀体材质		HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球体材质		1Cr18Ni9；0Cr18Ni12Mo2Ti
配执行机构型号	PN10、16	361RSA-05 341RSA-05			361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30
配执行机构型号	PN64	361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30			361RSD-150 341RSD-150

四、电动防爆球阀配用CHQ系列技术参数

型号	大输出扭距	动作时间 60/50HZ	大轴径	电机 F级	额定电流（A）50HZ				手轮转数	重量
	大输出扭距	动作时间 60/50HZ	大轴径	电机 F级	单相		三相		手轮转数	重量
	N·m	90°	mm	W	110V	220V	380V	440V	N	kg
CHQ-008	80	13/16	φ20	15	1.20	0.45	N/A	N/A	10	7.4
CHQ-015	150	21/25	φ22	40	1.65	0.88	0.31	0.30	11	13
CHQ-020	200	21/25	φ22	40	1.67	0.89	0.31	0.30	11	13
CHQ-030	300	26/31	φ35	40	1.85	0.92	0.35	0.34	13.5	23
CHQ-050	500	26/31	φ35	90	3.60	1.55	0.59	0.58	13.5	24
CHQ-060	600	26/31	φ35	90	3.65	1.60	0.60	0.59	13.5	24
CHQ-080	800	31/37	φ45	180	4.10	2.15	0.85	0.79	16.5	29
CHQ-120	1200	31/37	φ45	180	4.20	2.35	0.87	0.81	16.5	29
CHQ-200	2000	93/112	φ65	180	4.10	2.15	0.85	0.79	49.5	78
CHQ-300	3000	93/112	φ65	180	4.20	2.35	0.87	0.81	49.5	78

四、电动防爆球阀主要外形尺寸

PN16电动防爆球阀外形尺寸

公称通径	L	D	D1	H1	H2	H3	D2
15	112	95	65	48.5	120	322	260
20	120	105	75	51.5	120	325	260
25	128	115	85	55	120	333	260
32	150	135	100	67.5	155	427	290
40	170	145	110	72.5	155	448	290
50	180	160	125	72.5	155	456	290
80	200	195	160	100	165	535	380
100	230	215	180	110	165	568	380
125	356	245	210	152	165	635	380
150	394	280	240	170	165	700	380
200	457	335	295	300	120	860	520

PN64电动防爆球阀外形尺寸

公称通径	L	D	D1	H1	H2	H3	D2
20	145	125	90	37.5	155	366	290
25	156	135	100	39	155	366.5	290
40	200	165	125	87.5	165	506	380
50	215	175	135	87.5	165	516	380
80	260	210	170	112.5	120	670	520
100	300	250	200	133	120	698	520
125	381	295	240	200	120	710	520
150	403	340	280	270	120	730	520

五、电动防爆球阀订货须知　

1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
