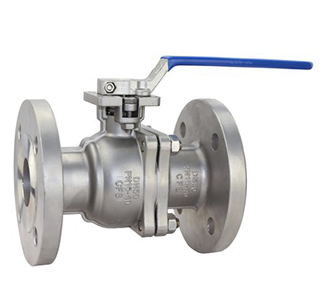

Q941F电动切断球阀|高平台O型球阀

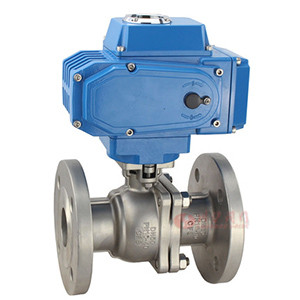

一、电动切断球阀 概述
Q941F电动球阀阀体采用高平台O型球阀,具有流通能力大、结构紧凑、密封性能好、寿命长等特点,经济实用、易于维护。广泛应用于石油、化工、天然气、电力、冶金、食品、制药等要求严密切断的场合,也可适用于水、蒸汽、油品、液化气、天然气、煤气等介质。另外可根据客户的需求选择防火型、特殊硬化处理型,提供更安全、更广泛的应用。
二、电动切断球阀 执行标准
1、压力/温度标准:GB/T26640
2、制造标准:GB/T12237
3、结构长度标准:GB/T12221
4、试验标准:GB/T13927
5、连接方式标准:HG/T20592 GB/T9113 |
 |
三、电动切断球阀 特点
1.阀体采用精密铸造或锻造,结构紧凑、外观美观。O型球阀阀芯、阀杆做旋转运动,转动阀芯时阀芯阀座始终紧密接触,具有极强的剪切能力;
2.可设计阀座由圆柱弹簧或蝶簧预载,具有自动补偿、自密封和阀门中腔自动泄压功能,适用于高温、高压场合;
3.阀球旋转设计能够保证阀球运行平稳,减少操作扭矩;
4.双关双断设计保证阀球完全开启和完全关闭。多种密封结构可选择,保证使用寿命及可靠性。密封结构可选用阀前阀座密封(推荐),阀后阀座密封,阀前阀后同时密封(特定工况使用)。密封有软硬密封可选择,密封表面可硬化处理,适用于多种工况;
5.阀门中腔自动泄压设计,阀门体腔停留介质温度升高而引起异常升压时,不需通过安全阀,而仅靠阀座功能就可自动泄压,提高阀门在输送液体介质时安全性;
6.紧急注脂救护,在有些特殊场合,由于介质中的异物或火灾造成阀座密封意外失效,注脂阀提供了与注脂枪快速连接,方便快捷地将密封脂注入到阀座密封部位,缓解泄漏;
7.球阀有防火结构、防静电结构、防阀杆吹出结构设计;
8.加长型阀杆设计,可适用于低温场合。
四、电动切断球阀 技术参数
公称压力 Nominal pressure |
PN1.6-42MPa. ANSI150LB-2500LB |
公称通径 Nominal diameter (mm) |
DN15-DN1000 |
连接形式 Connection Type |
法兰 Flange、螺纹 Thread、对焊 Butt welding、承插焊 Socket welding |
阀体材料Body material |
LCB、WCB、CF8、CF8M、CF3、CF3M 等 |
阀座形式 |
软阀座、金属阀座(密封面硬化处理) |
Valve seat form |
Soft seat, metal seat (hardened sealing surface) |
适用温度 |
软阀座:-20~ + 200℃金属阀座:-196~ + 400℃ |
proper temperature |
Soft seat: -20- + 200℃ Metal seat: -196- + 400℃ |
泄漏等级Leakage level |
ANSI VI |
设计标准 design standards |
GB/T12237. ASME B16.34 |
结构长度 Structure length |
GB/T12221、ASMEB16.10 |
检测标准 Testing standards |
GB/T13927、API598 |
操作方式 Operation method |
手动、气动、电动等 Manual、pneumatic、electric, etc. |
可选项
Optional |
防静电设计、防火设计、禁油处理、禁铜处理、球面特殊处理、按客户要求涂漆
Anti-static designx fire protection design? oil-free treatmentx Copper |
Prohibition、Spherical special treatment、Customers request painting |
五、电动切断球阀 流量系数KV
SIZE |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
Kv |
21 |
38 |
72 |
112 |
170 |
275 |
380 |
512 |
941 |
1451 |
2220 |
3590 |
5130 |
7360 |
8750 |
11800 |
六、电动切断球阀 软密封力矩表
SIZE |
PN16 |
PN25 |
PN40 |
PN63 |
PN100 |
PN160 |
CL150 |
CL300 |
CL600 |
CL900 |
CL1500 |
DN15 |
3 |
5 |
7 |
15 |
19 |
30 |
5 |
8 |
19 |
24 |
32 |
DN20 |
5 |
7 |
10 |
30 |
35 |
56 |
7 |
12 |
35 |
44 |
55 |
DN25 |
10 |
11 |
24 |
50 |
68 |
108 |
13 |
20 |
68 |
85 |
115 |
DN32 |
13 |
15 |
30 |
65 |
100 |
160 |
18 |
29 |
100 |
125 |
145 |
DN40 |
16 |
18 |
35 |
80 |
130 |
208 |
22 |
38 |
130 |
163 |
171 |
DN50 |
25 |
30 |
50 |
100 |
190 |
304 |
30 |
60 |
190 |
238 |
296 |
DN65 |
50 |
60 |
100 |
200 |
|
|
60 |
110 |
|
|
|
DN80 |
65 |
80 |
150 |
300 |
|
|
80 |
140 |
|
|
|
DN100 |
125 |
140 |
250 |
400 |
|
|
130 |
260 |
|
|
|
DN125 |
250 |
300 |
450 |
|
|
|
250 |
600 |
|
|
|
DN150 |
340 |
400 |
585 |
|
|
|
470 |
930 |
|
|
|
DN200 |
485 |
680 |
996 |
|
|
|
780 |
1550 |
|
|
|

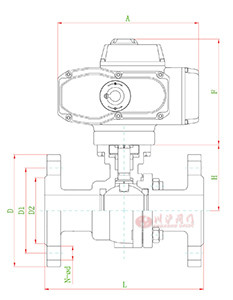

七、电动切断球阀 外形安装尺寸
SIZE |
L |
D2 |
D1 |
D |
N-Φd |
H |
A |
F |
DN15 |
130 |
45 |
65 |
95 |
4-14 |
48 |
165 |
138 |
DN20 |
130 |
58 |
75 |
105 |
4-14 |
53 |
165 |
138 |
DN25 |
140 |
68 |
85 |
115 |
4-14 |
64 |
165 |
138 |
DN32 |
165 |
78 |
100 |
140 |
4-18 |
71 |
165 |
138 |
DN40 |
165 |
88 |
110 |
150 |
4-18 |
76 |
212 |
169 |
DN50 |
203 |
102 |
125 |
165 |
4-18 |
85 |
212 |
169 |
DN65 |
222 |
122 |
145 |
185 |
8-18 |
104 |
259 |
203 |
DN80 |
241 |
138 |
160 |
200 |
8-18 |
114 |
259 |
203 |
DN100 |
305 |
158 |
180 |
220 |
8-18 |
140 |
259 |
203 |
DN125 |
356 |
188 |
210 |
250 |
8-18 |
183 |
259 |
203 |
DN150 |
394 |
212 |
240 |
285 |
8-22 |
202 |
284 |
230 |
DN200 |
457 |
268 |
295 |
340 |
12-22 |
253 |
284 |
230 |
