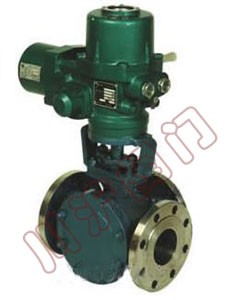

Q944(45)电动三通T(L)型球阀

电动三通球阀(L型) 电动三通球阀(T型)
电动三通球阀(L型) 电动三通球阀(T型)

一、电动三通球阀 结构特点及用途

1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

二、电动三通球阀 三通球阀介质流向原理

三通球阀分L型和T型,介质流通方向见下图。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。

三通球阀介质流向原理

三、电动三通球阀 执行标准

1.设计和制造:GB/T12237-1989; APl608。
2.检验和试验:GB/T13927-1992; APl 598。
3.法兰连接:JB/T79]一2-1994; ASME/ANSI B165。
4.结构长度:JD-2002

四、电动三通球阀 试验压力 单位:Mpa

公称压力 PN 常温大 工作压力 壳体 试验压力 气密封 试验压力 高压密封 试验压力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
C1aSSl50 2.0 3.0 0.6 2.2

五、电动三通球阀 主要零件材料

阀体\阀盖 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
ASTM WCB CF8 CF8M
球体 GB 2Cfl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
ASTM 420 304 316
阀杆 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
ASTM 420 304 316
阀座\密封面 GB 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯
ASTM 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯
填料 GB 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
ASTM 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
ASTM A193B7 A320-B8 A320-B8
螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
ASTM A1942H A194-8 A194-8

六、电动三通球阀 使用范围

壳体材料 阀座材料 适用温度 适用介质
碳钢C型 聚四氟乙烯 ≤150℃ 水\蒸汽
对位聚苯 ≤300℃ 油晶等
铬镍钛钢P型 聚四氟乙烯 ≤150℃ 硝酸类
对位聚苯 ≤200℃
铬镍钼钛钢 聚四氟乙烯 ≤150℃ 醋酸类
对位聚苯 ≤200℃

七、电动三通球阀 主要连接尺寸

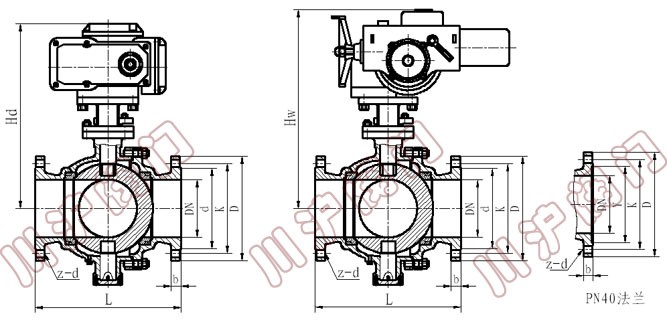

Q944、Q945电动三通球阀结构图

公称压力
PN
公称通径
DN
尺 寸(mm)
L L0 D K d Y b z-d Hw Hd
1.6MPa 50 260 130 165 125 100   16 4-ф18 205 265
65 320 160 185 145 120   18 4-ф18 245 295
80 320 160 200 160 135   20 8-ф18 305 345
100 370 185 220 180 155   20 8-ф18 340 420
125 510 255 250 210 185   22 8-ф18 425 465
150 510 255 285 240 2'0   24 8-ф23 450 505
200 580 290 340 295 265   26 12-ф23 480 525
250 670 335 405 355 320   30 12-ф25 530 565
300
760
380
460
410
375
  30
12-ф25
585
630
350
850
425
520
470
435
  34
16-ф25
625
675
400 980 490 580 525 485   36 16-ф30 670 710
450 1080 540 640 585 545   40 20-ф30 705 770
500 1220 610 715 650 608   44 20-ф34 765 825
600 1360 680 840 770 718   48 20-ф41 840 945
700 1750 875 910 840 788   50 24-ф41 1050 1110
800 1850 925 1025 950 898   52 24-ф41 1125 1220
900 2050 1025 1125 1050 998   54 28-ф41 1260 1315
1000 2150 1075 1255 1170 1110   56 28-ф48 1325 1385
1200 2450 1225 1485 1390 1325   58 32-ф54 1395 1450
2.5MPa 50 260 130 165 125 100   20 4-ф18 205 265
65 320 160 185 145 120   22 8-ф18 245 295
80 320 160 200 160 135   22 8-ф18 305 345
100 370 185 230 190 160   24 8-ф23 340 420
125 510 255 270 220 188   28 8-ф25 405 465
150 510 255 300 250 218   30 8-ф25 450 505
200 580 290 360 310 278   34 12-ф25 480 525
250 670 335 425 370 332   36 12-ф30 530 565
300
760
380
<, /P>
485&, lt;, BR> 430
390
  40
16-ф30
585
630
350
850
425
555
490
448
  44
16-ф34
625
675
400 980 490 620 550 505   48 16-ф34 670 710
450 1080 540 670 600 555   50 20-ф34 705 770
500 1220 610 730 660 610   52 20-ф41 765 825
600 1360 680 845 770 718   56 20-041 840 945
700 1750 875 960 875 815   60 24-ф48 1050 1110
800 1850 925 1085 990 930   64 24-ф48 1125 1220
900 2050 1025 1185 1090 1025   66 28-ф54 1260 1315
1000 2150 1075 1320 1210 1140   68 28-ф58 1325 1385
1200 2450 1225 1520 1420 1350   72 32-ф58 1395 1450
       4.0MPa 50 260 130 165 125 100 88 20 8-ф18 245 285
65 320 160 185 145 120 110 22 8-ф18 265 315
80 320 160 200 160 135 121 22 8-ф18 320 365
100 370 185 235 190 160 150 24 8-ф23 355 465
125 510 255 270 220 188 176 28 8-ф25 425 495
150 510 255 300 250 218 204 30 8-ф25 470 535
200 580 290 375 320 282 260 38 12-ф30 480 565
250 670 335 450 385 345 313 42 12-ф34 530 605
300 760 380 515 450 408 364 46 16-ф34 585 675
350 850 425 580 510 465 422 52 16-ф34 625 705
400 980 490 660 585 535 474 58 16-ф41 670 745
450 1080 540 685 610 560 524 60 20-ф41 705 795
500 1220 610 755 670 612 576 62 20-ф48 765 855
600 1360 680 890 795 730 678 62 20-ф54 840 985

C1aSS150
2" 260
130
152
120.5
92
  16
伞φ19
205
265
2 1/2" 320 160 178 139.5 105   18 4-ф19 245 295
3" 320 160 190 152.5 127   19 4-ф19 305 345
4" 370 185 229 190.5 157   24 8-ф19 340 420
5" 510 255 254 216 186   24 8-ф22 425 465
6" 510 255 279 241.5 216   26 8-ф22 450 505
8" 580 290 343 298.5 270   29 8-ф22 530 525
10" 670 335 406 362 324   31 12-ф25 630 565
12"
760
380
483
432
381
  32
12-ф25
680
630
14" 850 425 533 476 413   35 12-ф29 625 675
16" 980 490 597 540 470   37 16-ф29 670 710
18" 1080 540 635 578 533   40 16-ф32 705 770
20" 1220 610 699 635 584   43 20-ф32 765 825
24" 1360 680 813 749.5 692   48 20。ф35 840 945
28" 1750 875 927 864 800   71 28-ф35 1050 1110
32" 1850 925 1060 978 914   81 28-ф41 1125 1220
36" 2050 1025 1168 1086 1022   90 32-ф41 1260 1315
40" 2150 1075 1289 1200 1124   90 36-ф41 1325 1385
48" 2450 1225 1511 1422 1359   108 44-ф41 1395 1450
