SQ941F法兰电动塑料球阀|UPVC塑料球阀

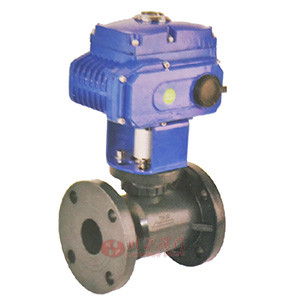

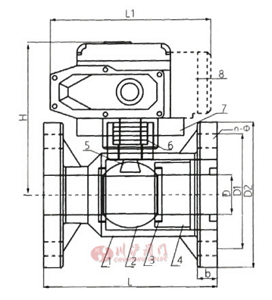

SQ941F法兰电动塑料球阀 SQ941F法兰电动塑料球阀结构图
SQ941F法兰电动塑料球阀 SQ941F法兰电动塑料球阀 结构图

一、SQ941F法兰电动塑料球阀 概述

SQ941F法兰电动塑料球阀是一种采用RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料材质作为阀体、阀芯和阀座,提升了阀门在腐蚀性介质或纯水等介质使用范围,有效的避免了金属材质作为阀体的腐蚀性老大难的问题,并且具有重量轻、结构紧凑等特点,方便对管道的安装运输,提升了电动球阀的适用范围和适用场合
UPVC塑料球阀和开关型电动执行器组合后实现远程对管道介质的切断控制,和调节型电动执行器组合后实现远程对管道介质流量大小的调节。

二、SQ941F法兰电动塑料球阀 技术参数

名称 材质
阀体 RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈 PTFE、F4
内塞 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封 PTFE、F4
阀杆 RPP、PVDF、PPH、ABS、UPVC、CPVC

三、SQ941F法兰电动塑料球阀 安装尺寸

公称
通径
DN
(mm)
D2 D1 L L1 H D n-d 平台中心距 阀杆尺寸 参考电动执行器
D1 J1S DIN ANSI 开关型 调节型
15 95 65 70 65 60 120 165 185 14 4-14 50/70 ¢12.2*9.7 05 05
20 105 75 75 75 70 120 165 190 16 4-14 50/70 ¢12.2*9.7
25 115 85 90 85 80 140 165 200 16 4-14 50/70 ¢15.2*12.5
32 135 100 95 100 90 145 165 206 16 4-18 70/89 ¢23.4*18
40 145 110 105 110 98 165 190 216 16 4-18 70/89 ¢23.4*18 10 10
50 160 125 120 125 120 180 190 225 18 4-18 70/89 ¢23.4*18
65 180 145 140 145 140 220 190 245 22 4-18 89/102 ¢25.1*19.7 16 16
80 195 160 150 160 152 250 190 255 25 8-18 89/102 ¢27*19.5
100 215 180 175 180 190 280 270 285 25 8-18 89/102 ¢30.8*23.8 20 20
125 245 210 210 210 216 320 270 310 30 8-18 102/125 22*22 40 40
150 280 240 240 240 240 360 270 330 30 8-23 102/125 22*22
200 335 295 290 295 298 400 270 360 35 8-23 125 22*22 60 60
250 395 350 355 350 362 500 270 410 38 12-23 125 22*22 100 100
300] 455 400 400 400 432 500 270 450 40 12-23 125 22*22 200 200
