卫生级电动球阀 (二通阀体结构)	卫生级电动球阀 (三通阀体结构)

一、卫生级电动球阀产品特点

上海川沪阀门有限公司生产的卫生级电动球阀由电动角行程执行器与卫生级球阀装配组成。也称为电动卡箍球阀，皆经过了精密的检验流程和严格的品质管理。具有的优点和使用场景

流道经过精密抛光和除菌处理，采用了全包的衬氟密封，没有死角且容易清洗。
采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。
广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

二、卫生级电动球阀阀体

阀体形式	二通式、三通式
公称通径	DN15～102mm
公称压力	PN1.0 MPa
连接形式	快装式(卡箍式)、焊接式、螺纹式
适用温度	PTFE≤180℃
适用介质	啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
产品特点	安全卫生，密封好、使用寿命长

三、卫生级电动球阀执行机构

执行器型号	CHR、3810R、HQ、PSQ电动执行机构
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

四、卫生级电动球阀主要性能指标

公称通径 DN(mm)	φ15-102mm
允许压差(MPa)	≤公称压力
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%

五、卫生级电动球阀零件材料

阀体	304/316/316L不锈钢
阀轴	不锈钢
球体	304/316/316L不锈钢
阀座	PTFE

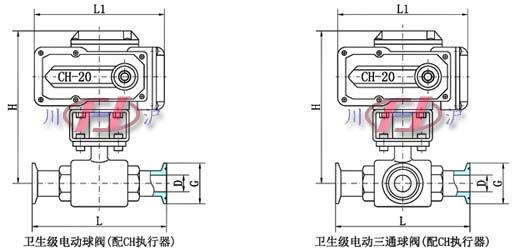

六、卫生级电动球阀主要外形及连接尺寸

通径	G	L1	L	H	D
15	34	132	100	115	12.7
20	50.5	132	100	115	17.2
25	50.5	155	120	147	25
32	50.5	155	130	150	31.8
38	50.5	155	150	152	35.6
51	64	155	200	172	48.6
63	77.5	208	210	192	60.3
76	91	208	220	197	72.9
89	106	256	260	224	88.9
102	119	256	320	232	101.6

注：以上参数均为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
