电动波纹管调节阀(波纹管密封调节阀)

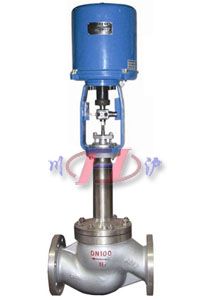

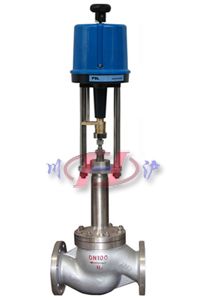

ZDSBWG电动波纹管调节阀 ZRSBWG电动波纹管调节阀
ZDSBWG电动波纹管调节阀 ZRSBWG电动波纹管调节阀

■ 电动波纹管调节阀 产品概述

ZD(R)SBWG电动波纹管密封调节阀,由3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成,电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动波纹管密封调节阀阀芯采用上导向结构,结构紧凑,有呈S流线型的流道,使其压降损失小、流量大,可调范围广,流量特性精度高,符合IEC534-1-1976标准。上阀盖采用波纹管密封结构,适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。

■ 电动波纹管调节阀 主要技术参数

● 阀体

阀体形式 直通铸造球型阀
公称通径 DN25~300mm
公称压力 PN1.6、2.5、4.0、6.4MPa
法兰标准 GB/T9113、 JB/T79
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

● 阀内件

阀芯形式 单座、笼式、套筒型阀芯
流量特性 线性、等百分比

● 执行机构

执行器型号 3810系列、PSL系列
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

■ 电动波纹管调节阀 主要内部结构图

波纹管单座柱塞型阀芯 波纹管笼式阀芯(导向型) 波纹管套筒式(压力平衡式)阀芯
波纹管单座柱塞型阀芯 波纹管笼式阀芯(导向型) 波纹管套筒式(压力平衡式)阀芯

■ 电动波纹管调节阀 主要零件材料

1 阀体 WCB CF8 CF8M CF3M
2 阀座、套筒 304 304 316 316L
3 阀芯 304 304 316 316L
4 导向套、并帽 304 304 316 316L
5 垫片 聚四氟乙烯(PTFE)/金属石墨垫片
6 阀盖 WCB CF8 CF8M CF3M
7 阀杆 304 304 316 316L
8 波纹管 304 304 316 316L
9 填料 聚四氟乙烯(PTFE)/柔性石墨
10 螺母 304 304 316 316L

■ 电动波纹管调节阀 主要性能指标

项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.5; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

■ 电动波纹管调节阀 额定流量系数Kv、允许压差

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 dN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 单座 11 17 27.5 44 69 110 176 275 440 630 1000 1600
笼式 9 15 23 35 59 95 148 236 355 568 885 1260
套筒 10 16 25 40 63 100 155 250 370 580 900 1300
额定行程(mm) 16 25 40 60 100
允许压差(MPa) 单座 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.28
笼式 5.8 5.0 4.9 4.3 3.0 3.7 3.5 3.1 2.8 2,8 2.4 2.0
套筒 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2

■ 电动波纹管调节阀 主要外形及连接尺寸

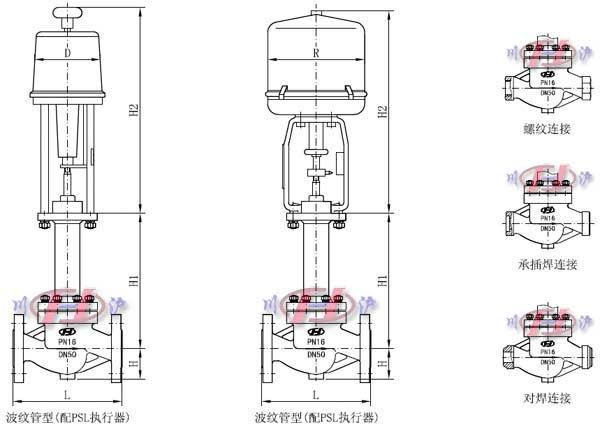

电动波纹管调节阀外形尺寸图
公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 184 200 222 254 276 298 352 410 451 550 640 880
PN40 197 200 235 267 292 317 368 425 473 640 760 910
PN64 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 365 425 430 445 660 680 690 748 740 780 820 880
H2 PSL 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 495 495 495 700 700 700 725 725 725 725 725
D 177 177 177 177 182 182 182 182 182 218 218 218
R 225 225 225 225 257 257 257 310 310 310 310 310
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
