ZAJD电动调节蝶阀|智能电动蝶阀

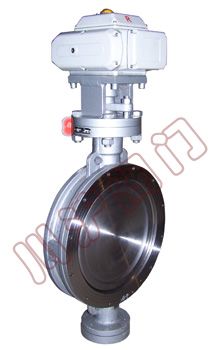

 电动对夹蝶阀 电动对夹蝶阀 结构图

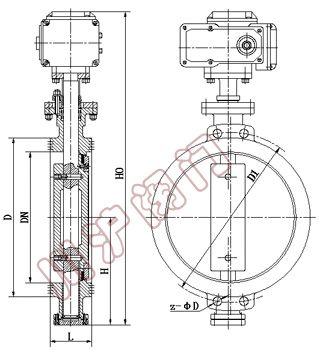

电动调节蝶阀 电动调节蝶阀 结构图

一、电动调节蝶阀 概述

电动调节蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

二、电动调节蝶阀 特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

三、电动调节蝶阀 主要性能规范

公称通径DN(mm) 50-1200
公称压力PN(MPa) 1.0 1.6
公称压力PS(MPa) 强度试验 1.5 2.4
密封试验 1.1 1.76
材料\材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
蝶板 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 四氟 不锈钢
填料 四氟 柔性石墨
适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -40℃~200℃(超该温度范围;订货时请注明)

四、电动调节蝶阀 主要外形尺寸与连接尺寸( mm )

公称通径DN(mm) 尺寸(mm)
L D D1 H H0 Z-Φd
50 43 165 125 82 260 4-18
65 46 185 145 95 280 8-18
80 49 200 160 108 355 8-18
100 56 220 190 125 390 8-23
125 64 250 220 138 490 8-25
150 70 285 250 198 630 8-25
200 71 340 310 236 690 12-25
250 76 405 370 276 830 12-30
300 83 460 430 308 930 16-30
350 92 520 490 340 1010 16-34
400 102 580 550 374 1070 16-34
450 114 640 600 384 1140 20-34
500 127 715 660 448 1200 20-41
600 154 840 770 490 1340 20-41
700 165 910 875 542 1600 24-48
800 190 1025 990 607 1780 24-48
900 203 1125 1090 665 1920 28-54
1000 216 1255 1210 731 1960 28-58
1200 254 1485 1420 842 2360 32-58
