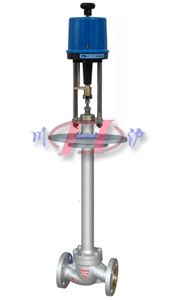

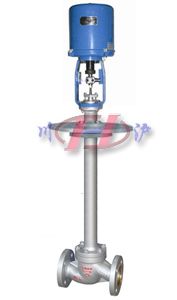

ZDSDW电动低温调节阀 | ZRSDW电动低温调节阀 |
---|
ZD(R)SDW电动低温调节阀,是由3810系列(PSL系列)电动执行器与低温型调节阀阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动低温调节阀适合于低于0~-250℃状态下工作,由电动执行机构和带长颈接管的阀体组成,长颈接管的作用是使阀杆密封出接近常温下工作,并减少外界热能传入。为减少传递,长颈采用薄壁结构。
阀体形式 | 直通铸造球型阀 |
---|---|
公称通径 | DN25~300mm |
公称压力 | PN1.6、2.5、4.0、6.4 |
法兰标准 | GB/T9113、 JB/T79 |
连接形式 | 法兰(FF RF RTJ)、焊接(SW BW) |
阀盖形式 | 低温型-10~-196℃、超低温型-196~-250℃ |
压盖型式 | 螺栓压紧式 |
密封填料 | 金属石墨缠绕垫片、柔性石墨、碳纤维填料 |
阀芯形式 | 单座、笼式、套筒型阀芯 |
---|---|
流量特性 | 线性、等百分比 |
执行器型号 | 3810L系列、PSL系列 |
---|---|
主要技术参数 | 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄 | |
环境温度:-25~+70℃、环境湿度:≤95% |

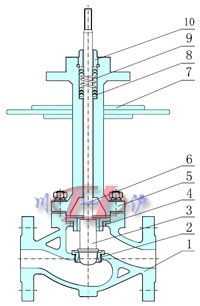

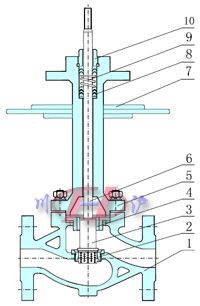

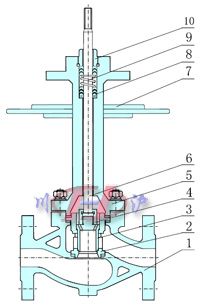

单座柱塞型阀芯 | 笼式阀芯(导向型) | 套筒式(压力平衡式)阀芯 |
1 | 阀体 | WCB | CF8 | CF8M | CF3M |
---|---|---|---|---|---|
2 | 阀座、套筒 | 304 | 304 | 316 | 316L |
3 | 阀芯 | 304 | 304 | 316 | 316L |
4 | 导向套、并帽 | 304 | 304 | 316 | 316L |
5 | 阀盖 | WCB | CF8 | CF8M | CF3M |
6 | 阀杆 | 304 | 304 | 316 | 316L |
7 | 隔热板 | 304 | 304 | 316 | 316L |
8 | 填料 | 金属石墨缠绕垫片/柔性石墨 | |||
9 | 弹簧 | 65Mn | 304 | 316 | 316L |
10 | 螺母 | 304 | 304 | 316 | 316L |
项目 | 指标值 | ||
---|---|---|---|
基本误差% | 配3810L±2.5; 配PSL±1.0 | ||
回差% | 配381L ±2.0; 配PSL±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
始点±2.5 | 终点±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×阀额定容量 | ||
可调范围R | 30:1 |
公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座直径 dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数KV | 单座 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
笼式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
允许压差(MPa) | 单座 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.28 |
笼式 | 5.8 | 5.0 | 4.9 | 4.3 | 3.0 | 3.7 | 3.5 | 3.1 | 2.8 | 2,8 | 2.4 | 2.0 | |
套筒 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 |

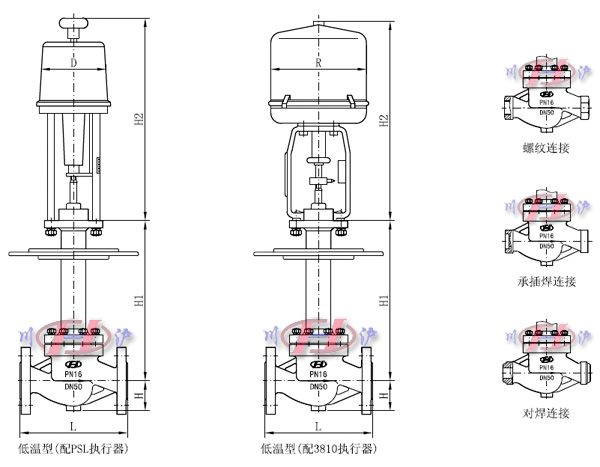

公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
H1 | 根据实际工况温度而定 | ||||||||||||
H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
