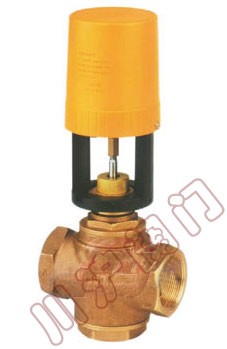

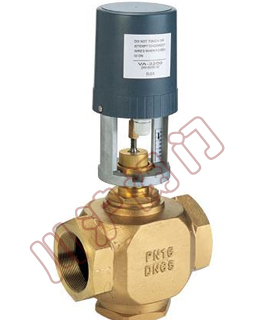

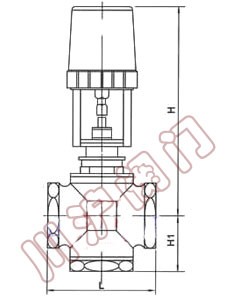

内螺纹电动调节阀（二通）	内螺纹电动调节阀（三通）	内螺纹电动调节阀结构图

VB2000系列螺纹调节二通阀,三通阀配以驱动控制装置后,能调节蒸汽或者采暖,通风以及空调系统的流量,广泛应用于暖空调系统中。

公称压力：1.6Mpa
联接方式：BSP平行内螺纹型(BS21)
介质温度：120℃
介质：水/蒸汽

阀体：黄铜或青铜为铸钢
阀杆：不锈钢1Cr18Ni9
阀杆密封件：丁青橡胶或聚四氟乙烯

型号	规格DN(mm)	流量系数(KV)	行程(mm)	关闭压差(kpa)	主要尺寸(mm)
型号	规格DN(mm)	流量系数(KV)	行程(mm)	关闭压差(kpa)	L	H
VB-3200	DN25	10	19	1400	110	265
	DN32	16	22	800	120	270
	DN40	25	22	500	130	275
	DN50	40	22	400	145	285

型号	规格DN(mm)	流量系数 (KV)	行程(mm)	关闭压差 (kpa)	主要尺寸(mm)
型号	规格DN(mm)	流量系数 (KV)	行程(mm)	关闭压差 (kpa)	L	H	H1
VB-3300	DN25	10	19	1400	110	265	80
	DN32	16	22	800	120	270	85
	DN40	25	22	500	130	275	85
	DN50	40	22	400	145	285	90
