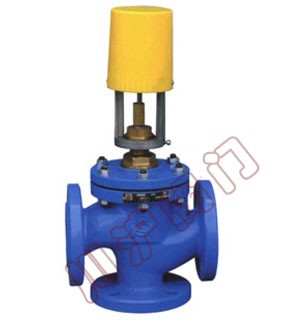

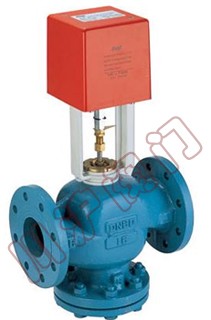

电动二通阀	电动三通阀

VB7000电动二通阀、电动三通阀用于空气调节、热通风、热处理厂的工业和工行业的流体控制。有二通及三通形式。

介质：热冷水，50%乙二醇、蒸汽
介质温度:2～180℃
公称压力:1.6Mpa

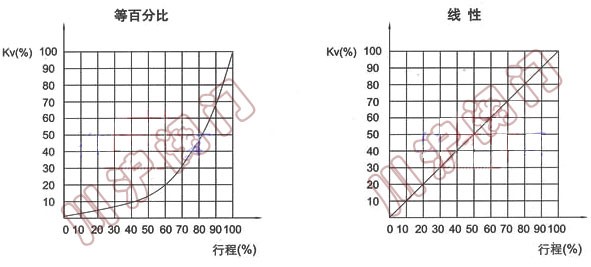

流量特性：等百分比或线性
可调比: 50:1
渗漏量(m3/h):KV值的0.01%

阀体:铸钢 WCB 铸铁
阀瓣、阀杆、阀座：不锈钢
填料:聚四氟乙烯

介质：热冷水，50%乙二醇、蒸汽
介质温度:2～180℃
公称压力:1.6Mpa
流量特性：等百分比或线性
渗漏量(m3/h):KV值的0.03%

阀体:HT200灰铸铁
阀瓣：黄铜
阀杆:1Cr18Ni9
轴封：黄铜
密封件:三元乙丙橡胶

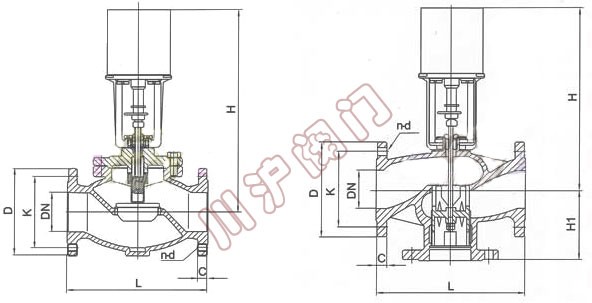

VB7000电动调节阀型号及尺寸

型号	规格	L	H	D	C	K	n-d	压差KPa	行程
VB-7200	DN65	290	158	185	20	145	4-18	400	40
	DN80	310	195	200	20	160	8-18	400	40
	DN100	350	216	220	20	180	8-18	300	40
	DN125	400	237	250	22	210	8-18	200	40
	DN150	480	282	285	22	240	8-22	100	40
	DN200	533	289	340	30	295	12-22	100	40

型号	规格	L	H	H1	D	C	K	n-d	压差KPa	重量(KG)	行程
VB-7300	DN65	290	158	150	185	20	145	4-18	400	23	45
	DN80	310	195	185	200	20	160	8-18	400	31	45
	DN100	350	216	205	220	20	180	8-18	300	39	45
	DN125	400	237	230	250	22	210	8-18	200	66	45
	DN150	480	282	280	285	22	240	8-22	100	87	45
	DN200	533	289	340	340	30	295	12-22	100	90	45
