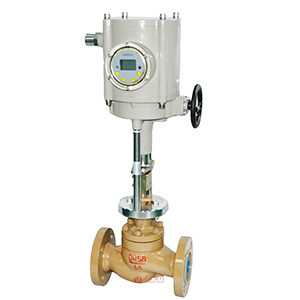

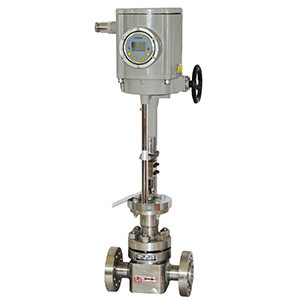

ZASP电动智能型调节阀,由2SB系列智能直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。2SB智能型电动执行器带液晶显示面板，可以直观的看到阀门开度大小和控制信号大小，控制面板有按键可以实现现场对阀门开度大小的控制具有现场操作功能，极大的扩展了电动调节阀的适用场合和范围。
单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
| 1 | 阀体 | WCB | CF8 | CF8M | CF3M |  |
|---|---|---|---|---|---|---|
| 2 | 阀座 | 304 | 304 | 316 | 316L | |
| 3 | 阀芯 | 304 | 304 | 316 | 316L | |
| 4 | 导向套 | WCB | CF8 | CF8M | CF3M | |
| 5 | 阀盖 | WCB | CF8 | CF8M | CF3M | |
| 6 | 阀杆 | 304 | 304 | 316 | 316L | |
| 7 | 填料 | PTFE/柔性石墨 | ||||
| 8 | 弹簧 | 65Mn | 304 | 316 | 316L | |
| 9 | 螺母 | 304 | 304 | 316 | 316L | |
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 允许压差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.2 | 0.1 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 阀盖形式 | 标准型(-17～+250℃)、伸长I型(+250～+450℃)、伸长II型(-45-100℃)、伸长II型(-100-196℃)、波纹管密封型(成型式或焊接式) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座柱塞型阀芯 | |||||||||||||
| 流量特性 | 直线性、等百分比 | |||||||||||||
| 配置执行器类别 | 2SB型电动智能型执行器 | |||||||||||||
| 执行器参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||||
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手轮 | ||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
| 项目 | 指标值 | ||
|---|---|---|---|
| 基本误差％ | 配3810L±2.5； 带定位器 ±1.0 | ||
| 回差％ | 配381L ±2.0； 配PSL±1.0 | ||
| 死区％ | 1.0 | ||
| 始终点偏差％ | 电开 | 始点 | ±2.5 | 终点 | ±2.5 | 电关 | 始点 | ±2.5 | 终点 | ±2.5 |
| 可调范围 | 30:1 | ||
| 额定行程偏差％ | 2.5 | ||
| 泄量量L/H | 符合JB/T7387-94 IV级 小于阀的额定容量×10-4 | ||

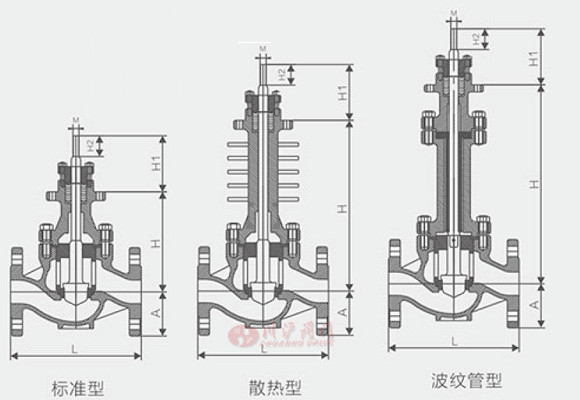

| 公称通径 DN |
结构长度L | 高度H | H1 | H2 | A | M | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN16/25 (150lb) |
PN40 (300lb) |
PN63 (600lb) |
标准型 | 伸长I型 (散热片式) |
伸长II型 (低温式) |
波纹管型 | |||||
| DN15/20 | 184 | 194 | 206 | 130 | 240 | 300 | 270 | 95 | 35 | 52.5 | M12*1.25 |
| DN25 | 184 | 197 | 210 | 140 | 250 | 310 | 280 | 95 | 35 | 57.5 | |
| DN32 | 200 | 210 | 220 | 155 | 265 | 325 | 295 | 95 | 35 | 70 | |
| DN40 | 222 | 235 | 251 | 170 | 280 | 340 | 340 | 95 | 35 | 75 | |
| DN50 | 254 | 267 | 286 | 180 | 290 | 350 | 350 | 95 | 35 | 82.5 | |
| DN65 | 276 | 292 | 311 | 220 | 350 | 410 | 475 | 110 | 45 | 92.5 | M16*1.5 |
| DN80 | 298 | 317 | 337 | 230 | 360 | 420 | 485 | 110 | 45 | 100 | |
| DN100 | 352 | 368 | 394 | 245 | 375 | 435 | 500 | 110 | 45 | 117.5 | |
| DN125 | 410 | 425 | 440 | 295 | 455 | 525 | 645 | 135 | 55 | 140 | M20*1.5 |
| DN150 | 451 | 473 | 508 | 325 | 485 | 555 | 675 | 135 | 55 | 160 | |
| DN200 | 600 | 600 | 650 | 385 | 545 | 615 | 735 | 135 | 55 | 210 | |
| DN250 | 673 | 708 | 752 | 470 | 650 | 725 | 950 | 170 | 60 | 260 | M24*1.5 |
