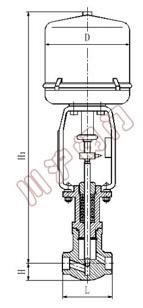

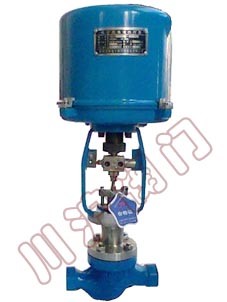

| 电动微小流量调节阀 | 电动微小流量调节阀 结构图 |
ZRSW系列微小流量调节阀是专门针对小流量调节而开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。
本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。
本体部分
● 阀体形式：直通锻造阀体
● 阀体材质：20# F22 304 316
● 公称通径：DN1.5～DN20
● 公称压力：PN1.6 4.0 10.0 16.0 20.0 32.0MPa
ANSI 150 300 600 900 1500LB
连接形式：法兰:FF RF RTJ等
螺纹:NPT
焊接:SW BW
● 结构长度：符合IEC534
● 阀盖形式：一体式
● 填 料：聚四氟乙烯 柔性石墨等
● 密 封 垫：金属夹石墨密封垫 四氟乙烯垫等
阀内部件
● 阀芯型式：单座柱塞式
● 流量特性：等百分比、线性
执行机构
● 3810系列、PSL系列、CV3000系列
| 公称通径(mm) | G1/2" | G3/4" | ||||||
|---|---|---|---|---|---|---|---|---|
| 阀座直径(mm) | 1.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 流量系数Kv | 0.025 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 |
| 可调范围 | 30:1 | |||||||
| 公称压力 | 标准产品1.6 4.0 6.4、10MPa | |||||||
| 阀芯形式 | 单座柱塞型阀芯 | |||||||
| 流量特性 | 直线 | |||||||
| 工作温度 | 普通型-40～230℃，散热片型230～450℃，特殊订货450～600℃ | |||||||
| 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | |||||||
注： 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。
| 公通通径(mm) | G1/2" | G3/4" |
|---|---|---|
| 连接长度 L(mm) | 92 | 92 |
| 高度 H(mm) | 30 | 30 |
| H1(mm) | 400 | 400 |
| 电动执行器宽D(mm) | 225 | 225 |
