电动弹性座封闸阀

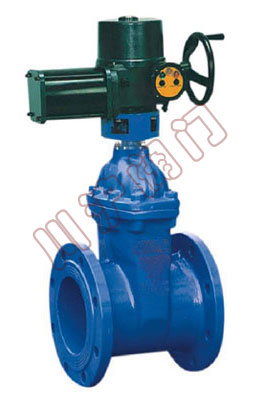

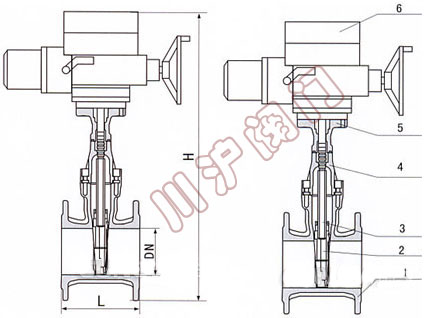

电动弹性座封闸阀	电动弹性座封闸阀结构图

一、电动弹性座封闸阀电动弹性座封闸主要零部件材料

NO.	零件名称	材质
1	阀体	灰铸铁、球墨铸铁、铸钢
2	闸板	球墨铸铁外覆三元乙丙或丁睛橡胶
3	阀杆	不锈钢
4	阀盖	灰铸铁、球墨铸铁、铸钢
5	支架	灰铸铁、球墨铸铁、铸钢
6	电动头

二、电动弹性座封闸阀主要技术参数

公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

三、电动弹性座封闸阀主要连接外型尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H(全开)	732	773	820	870	915	1003	1110	1263	1630	1550	1610	1900	1938	2120
