381L/341L直行程电动执行器

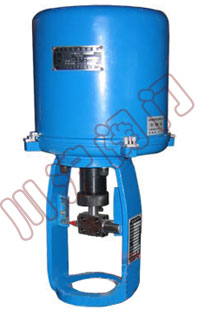

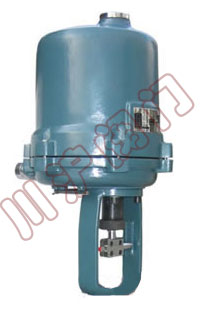

 381L/341L直行程普通型电动执行器 381L/341L直行程隔爆型电动执行器
381L/341L直行程普通型电动执行器 381L/341L直行程隔爆型电动执行器

一、直行程电动执行器 功能特点和应用范围

381L系列直行程电动执行器,是以AC220单相交流电为电源,接受来自 DCS、PLC系统和其他操作器的DC4~20mA,标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用最先进的混合集成电路,包含完整的保护功能,可现场控制或远程控制,被设计成匣子形式,并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点,可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。因此被广泛用于冶金、发电、石化、造纸、轻工及环保等工业部门。

二、直行程电动执行器 执行器主要特点:

1、执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。
2、执行器的关键部件─控制器,采用最先进的混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器,分辨率<0.4%。
4、具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态)。
6、用状态选择开关可以设定(正、反动作)。
7、用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V)。
8、调整工作零点(始点)和行程(终点)简单易行。
9、当突然断电时,能确保阀芯自锁。
10、采用同步皮带传动,有效降低了噪音。
11、延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。

三、直行程电动执行器 主要技术参数

电源:AC220±50%,50HZ。
耗电功率(额定负载时)
规格A型执行器 50VA;
规格B型执行器 150VA;
规格C型执行器 220VA。
输入信号:DC4~20mA或DC1~5V。
输出信号:DC4~20mA(负载电阻500Ω以下)。
控制精度:基本误差:±1% 回差≤1% 死区≤1%
工作行程调整范围:“零点”±25%“行程”20%~100%
外部配线:输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

机型 普通型(S型)执行器 隔爆型(X型)执行器
电源电缆 3芯S=1.5mm2 3芯S=1.5mm2 外径φ9±1
信号电缆 4芯S=1.5mm2 4芯S=1.5mm2 外径φ11±1
电缆引入口 2-PF(G1/2) 可安装保护套管PF3/4(G3/4)

四、直行程电动执行器 环境条件

环境条件 普通型(S型)执行器 隔爆型(X型)执行器
环境温度 无空间加热器-10℃~60℃ -10℃~40℃
有空间加热器-35℃~60℃
相对湿度 95%以下 45%~85%
环境气体 无腐蚀气体
机械振动 1.5g以下

五、直行程电动执行器 保护等级

IP55。隔爆等级Exd Ⅱ BT4。
过载保护
规格A、B型执行器可任选,规格C型执行器必配。

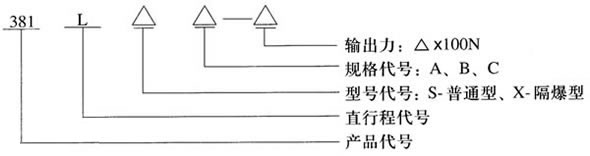

六、381(361)直行程电子式电动执行器 产品型号规格

产品型号规格

七、直行程电动执行器 产品性能参数

型号 额定输出力N 速度mm/s 最大行程
381LSA-08
381LXA-08
800
800
4.2
4.2
30
381LSA-20
381LXA-20
2000
2000
2.1
2.1
381LSB-30
381LXB-30
3000
3000
3.5
3.5
60
381LSB-50
381LXB-50
5000
5000
1.7
1.7
381LSC-65 6500 2.8 100
381LSC-99 10000 2.0
381LSC-160 16000 1.0
