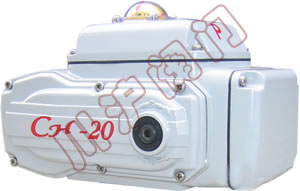

一、CH角行程电动执行机构 概述该产品是回转型阀门电动装置,可以通过外接电源的切换实现开\关和中间位置的控制。本公司也生产比例调节式阀门电动装置,实现对阀门开度的自动调节。 |
1.功能强劲:智能型、比例式、开关式应有尽有
2.体积小巧:体积仅相当于同类产品的35%左右
3.轻便宜人:重量仅相当于同类产品的30%左右
4.性能可靠:轴承和电气元件采用进口名牌产品
5.美观大方:铝合金压铸外壳、精细流畅
6.高强耐磨:特殊铜合金锻造蜗轮、强度高、耐磨性好
7.安全保证:1500V耐压,特制线锁锁紧电缆线
8.配套简单:采用单相电源、外接线路特别简单
9.开度观察口,采用独创的球形凸出结构,使观察更方便,防水性更佳o
10.使用方便:免加油免点检、防水防锈、任意角度安装
11.保护装置:双重限位、过热保护\过载保护
12.多种速度:全行程时间5秒、10秒、15秒、30秒、45秒、60秒、满足不同工况的要求
13.特级电线:使用耐热阻燃电线、受热不老化、安全可靠
14.防腐防锈:支架、联轴器、螺钉均采用不锈钢
15.智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准控制信号(4—20MADC/l-5VDC信号等)实现电动阀门开度(位移)
的智能控制和精确定位)。
CH普通型(开关到位)
CH-W三位控制开、关、中间三位置控制
CH-S开关触点信号输出型
CH-R开度信号反馈型,反馈电位器lKG ,
CH-RS开度信号反馈和触点信号输出型
CH-P内置智能模块(调节型)输入:4-20mA/1~5VDC标准信号
输出:4-20mA/l~5VDC标准信号
机型 | CH02 | CH05 | CH10 | CH20 | CH40 | CH50 | CH60 | CH100 | CH200 |
---|---|---|---|---|---|---|---|---|---|
驱动电机 | 10W/F1 | 10W/F | 23W/F | 40W/F | 80W/F | 90W/F | 90W/F | 100W/F | 100W/F |
输出力距(N.M) | 20 | 50 | 100 | 200 | 400 | 500 | 600 | 1000 | 2000 |
动作时间(S) | 5 | 20-30 | 30 | 30-60 | 30 | 30 | 60 | 50 | 1000 |
机身重量(kg) | 2.2 | 2.2 | 4.3 | 7.5 | 7.8 | 7.9 | 8.0 | 11 | 11.3 |
动作范围 | 0°~90°(可定做0°~320°) | ||||||||
保护装置 | 过热保护 | ||||||||
环境温度 | -30°~60° | ||||||||
额定电流(A) | 0.15,1.3,0.45,0.8 | ||||||||
绝缘电阻 | 100MΩ/DC500V | ||||||||
耐压值 | AC1500V/1分钟 | ||||||||
手动装置 | 附带手柄操作 | ||||||||
限位 | 电气.机械双重限位 | ||||||||
防水性 | 相当于IP-67 | ||||||||
安装角度 | 可任意角度安装 | ||||||||
位置测量 | 可选装开关或电位计 | ||||||||
电源 | AC220V AC110V AC380 | ||||||||
箱体材料 | 压铸铝合金 | ||||||||
盖子材料 | 压铸铝合金 | ||||||||
电气接口 | G1/2防水电缆接 |
