CHV电动执行机构

一、CHV电动执行机构概述

上海川沪阀门有限公司生产的CHV电动执行机构，用于控制0°～270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，大输出扭距达4000N·m。

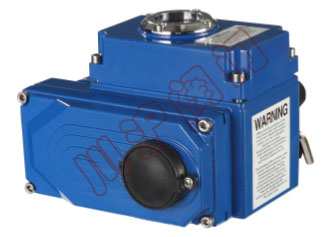

CHV电动执行机构

二、CHV电动执行机构选型表

型号	输出扭矩	90°动作时间	输出轴	电机	额定电流（A）50HZ	手轮转数	重量
型号	N·M	s	mm	W	220V	N	KG
CHV-05	50	30	14x14/φ20	10	0.25	10	3.6
CHV-08	80	30	14x14/φ20	10	0.25	10	3.6
CHV-10	100	30	17x17/φ25	15	0.35	7.5	4.6
CHV-15	150	30	17x17/φ25	15	0.37	7.5	4.6
CHV-20	200	30	27x27/φ42	45	0.3	48	13
CHV-30	300	30	27x27/φ42	45	0.31	48	13.4
CHV-40	400	30	27x27/φ42	60	0.33	48	13.8
CHV-60	600	30	27x27/φ42	90	0.33	48	14
CHV-80	800	45	27x27/φ42	180	0.47	48	14.3
CHV-100	1000	135	maxφ65	180	0.47	130	60
CHV-160	1600	135	maxφ65	180	0.85	130	60
CHV-200	2000	135	maxφ65	180	0.85	130	60
CHV-300	3000	135	maxφ65	180	0.85	130	60

三、CHV电动执行机构性能特点

壳体	壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择
电机	全封闭式鼠笼式电机，体积小，扭距大，惯性力小，绝缘等级为F级，内置热保护开关，可防止损坏电机
指示器	指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便
干燥器	用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥
密封	密封性好，标准产品防护等级是IP67，并可选IP68防护等级
自锁	精密的蜗轮蜗杆机构可高效传输大扭距，效率高，噪音低（大50分贝），寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油
安装	底部安装尺寸符合ISO5211/ DIN3337国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装
线路	控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求
手动结构	手柄的设计保证安全可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将板手置于板手夹内，方便使用
限位开关	机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响
防脱螺栓	拆除外壳时，螺栓附在壳体上，不会脱落

四、CHV电动执行机构零部件参数

外壳	防水级别 IP67,NEMA4 and 6
电机电源	110/220V AC 单相,380/440V AC 3相, 50/60Hz, ±10%
控制电源	110/220V AC 单相，50/60 Hz, ±10%
电机	鼠笼式异步电动机
限位开关	2 X 开/关， SPDT,250V AC 10A
辅助限位开关	2 X 开/关， SPDT,250V AC 10A
行程	90°~270 ±10°（0°～270°）
失效保护/操作温度	内置热保护，开120℃ ±5℃ /关 97℃ ±15℃
指示器	连续的位置指示
手动操作	机械手柄
自锁装置	蜗轮，蜗杆机构提供自锁
机械限位	2个外部调整螺栓
干燥器	7-10W (110/220V AC)防冷凝
接线孔	2个M18
环境温度	-20℃-- +70℃
润滑	铝基润滑脂（EP 型）
