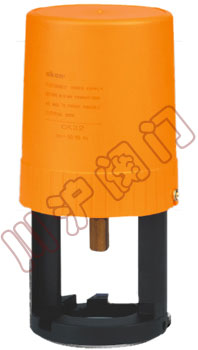

CK30系列阀门驱动器 CK30系列阀门驱动器 CK30系列阀门驱动器

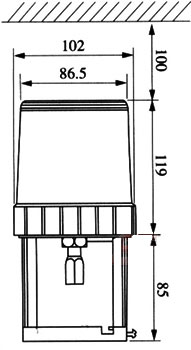

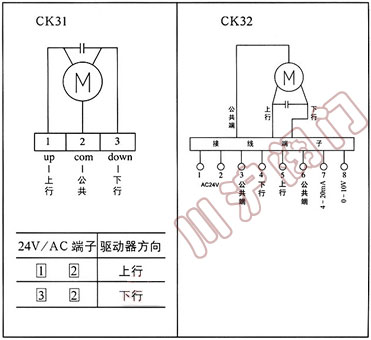

CK30系列阀门驱动器 CK30系列阀门驱动器接线图 CK30系列阀门驱动器结构图

一、CK30系列阀门驱动器 概述

CK30系列直行程执行器(驱动器),适用于二通、三通的VA系列DN25~DN65调节阀门配用。

二、CK30系列阀门驱动器 型号说明

CK31:浮态控制。
CK32:标准信号控制,能接受0~10V或4~20mA控制信号,并反馈0~10V阀门位置电压信号,提供比例式控制。

三、CK30系列阀门驱动器 特点

24V交流电压的双向可逆马达,内置磁离合器
800牛顿力
直行程调节方式
行程23mm以下
CK32内置数码管显示,调试更加直观方便、控制精度高、响应速度快
行程位置指示器
阻燃ABS塑料外罩
可附加手动控制杆
现场安装方便

四、CK30系列阀门驱动器 工作原理

驱动器是由可逆同步马达驱动,并带磁性离合器。马达通过马达转子与离合器所产生的磁性作用,能在停顿的情况下产生稳定的扭力。故此当马达没有电流通过时,能稳定地停顿在任何一点,当阀门全开或全关时磁离合器分离,停止调节。控制器的浮态式或比例式控制信号能使马达顺时转动或逆时转动。

五、CK30系列阀门驱动器 技术参数

型号 CK31 CK32
控制方式 浮态型 比例式控制
马达种类型 带磁离合器的同步马达
工作电压及功耗 24VAC,50/60Hz 5.5VA 24VAC,50/60Hz 6.5VA
驱动力 800N 800N
驱动时间 120S
材质 齿轮:不锈钢,黄铜,塑料
支架:铸铝
外壳:防火ABS工程塑料
环境温度 工作:-5至+55℃
储存:-20至65℃
最大相对湿度 92%不结露
附 件 锁紧螺母、刻度标尺、刻度指示器
控制信号 24V/AC 0~10或4~20mA
反馈信号 0~10V
