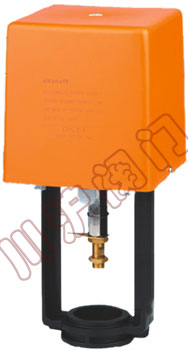

CK50/CK70/CK90系列阀门驱动器

CK50/CK70/CK90系列阀门驱动器 CK50/CK70/CK90系列阀门驱动器 CK50/CK70/CK90系列阀门驱动器

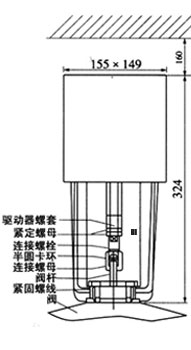

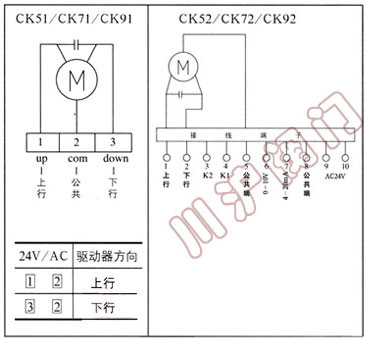

CK50/CK70/CK90系列阀门驱动器 CK50/CK70/CK90系列阀门驱动器接线图 CK50/CK70/CK90系列阀门驱动器结构图

一、CK50/CK70/CK90系列阀门驱动器 概述

CK50/CK70/CK90系列直行程执行器(驱动器),适用于二通、三通的VB系列DN65~DN200调节阀门配用。

二、CK50/CK70/CK90系列阀门驱动器 型号说明

CK51/CK71/CK91:浮态控制。
CK52/CK72/CK92:标准信号控制,能接受0~10V或4~20mA控制信号,并反馈0~10V阀门位置电压信号,提供比例式控制。

三、CK50/CK70/CK90系列阀门驱动器 特点

24V交流电压的同步可逆转马达。
采用小型行程开关限位。
CK52/CK72/CK92内置数码管显示,调试更加直观方便、控制精度高、响应速度快
阻燃ABS塑料外罩
可附加手动控制杆。
现场安装方便。
适合45mm以下的直行程调节阀

四、CK50/CK70/CK90系列阀门驱动器 工作原理

驱动器是由一可逆同步马达驱动,阀门阀杆上行或下行以开闭阀门。当阀门全开或全关时,对驱动器产生一反作力,使驱动器内部微动开关断电,驱动器停止工作。驱动器在接受控制信号时,可令阀门开启一定开度,并可在没有信号时稳定地停在任何一点。

五、CK50/CK70/CK90系列阀门驱动器 技术参数

型号 CK51 CK71 CK91 CK52 CK72 CK92
控制方式 浮态型 比例式控制
马达种类型 双向交流同步马达
工作电压及功耗 24VAC,50/60Hz 11VA 24VAC,50/60Hz 12VA
驱动力 1800N 2800N 4000N 1800N 2800N 4000N
驱动时间 170S
材质 齿轮:不锈钢,黄铜
支架:铸铝
外壳:防火ABS工程塑料
环境温度 工作:-5至+55℃
储存:-20至65℃
最大相对湿度 92%不结露
附 件 链接螺母、刻度标尺、刻度指示器、半圆卡环
控制信号 24V/AC 0~10或4~20mA
反馈信号 0~10V
