EVP-2001机内型智能阀门定位器

一、EVP-2001机内型智能阀门定位器 概述 EVP2001机内型智能阀门定位器智能控制是以新型 高速低功耗工业单片机为核心的智能信号采集控制单元。该产 品采用软测量技术和脉宽调剂(PWM)智能控制算法，能直接接 收工业仪表或计算机等输出的4-20mA信号和电动执行器内部 的塑料电位器位置反馈信号，以各种阀门或装置进行精确定位 操作。采用环氟树脂封装，体积小巧，可直接安装在电动执行 器的接线盒内。可输出对应电动执行器的转角（或位移）反馈 信号。该控制器采用3个按键操作，8个LED直接显示控制器 的工作状态，具有故障诊断的功能，操作方便。

二、EVP-2001机内型智能阀门定位器 主要技术指标

控制精度：3.1%-0.1%可设。
接收控制信号：4-20mA或1-5VDC（订购请确认电流或电压控制型）。
电源：单相交流电220V±10%50Hz。
环境温度；-20～+70oC。
外形尺寸：88×78×35mm。
电动执行器全开、全闭自动定位标定。
按输入信号和执行器转角位置进行智能步距调整定位。
输出执行器位置反馈信号4-20mADC。

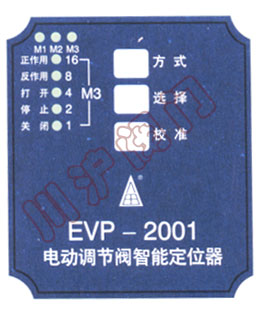

三、EVP-2001机内型智能阀门定位器 智能控制器面板

参照仪表接线标志连接好控制器和电源、信号连接，为减少干扰，应将电动执行器的电源线和输入信号线分开走线，仔细检查无误后接通电源，仪表自检后进入自动调整定位状态，此时通过按键可以进行方式选择和方式设定。

警告！
当现场环境温度过高，超过规定值时，应选机外型智能定位器，否则控制器将不能正常工作甚至损坏；用户接线一定要确认无误后可通电运行，接线错误会烧坏控制器；电源电压不能超过规定值，由以上原因造成的损坏，用户自行负责。
