一、ZXQ98电动阀门智能定位器 概述ZXQ98电动阀门智能手操定位器(以下简称为定位器)能与电位器或标准电流反馈的电动执行器配套对各种阀门进行精确定位操作,显示直观,操作方便。广泛用于冶金、石化、建材、机械、水泥、制药、食品、酿酒、造纸等行业电动阀门的精确控制。 |
自由选择自动/手动方式;
独特的TOYI输入信号滤波算法,有效滤除数百倍于正常输入信号范围的尖峰
脉冲信号,并保持8次/秒的采样速度和技术指标精度;
多参数显示,同时显示阀位测量值、设定值,方便观察及调试;
带简便的阀位自动标定、电子制动、防频繁启动、堵转检测控制等功能;
方便的定位精度调整,保证定位稳定,实现一步到位功能;
正作用/反作用可设定及输出上限和下限限定功能。
电源:100~240VAC, 小于8W(其它电源电压可定制)
环境温度:0-50℃,湿度35~85%
外形及开孔尺寸:宽×高×深 96×96×110mm
开孔:91+1×91+1mm
显示范围:0.0-100.0%
显示精度:0.1%
定位精度:高定位精度为±0.1%
可接受电动执行器反馈信号:电位器:500Ω~5KΩ 电流:4-20mADC
输入:标准电流/电压:4~20m A/1~5ADC(其它输入信号可定制),输入阻抗250Ω
输出(有正作用/反作用选择及输出上限和下限限定功能):
①输出继电器触点容量:交流250V,3A ②阀门开度反馈信号等比模拟输出4~20A
可被设定的参数:
①上电状态 ②小设定开度 ③大设定开度 ④定位精度 ⑤信号输入异常动作或屏蔽
可被标定的参数:
①执行器量程零位②执行器量程满位③输入信号零点、满度④输出信号零点、满度
注意:参数有密码保护,③④参数工厂保留使用

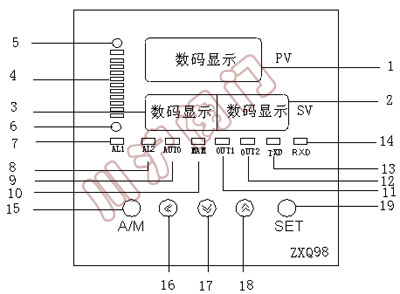

NO. | 面板文字 | 内容 |
---|---|---|
1 | PV | 阀位实际开度显示 |
2 | SV | 外部阀位设定值/手动设定值 |
3 | 无 | 普通型保留使用,通讯型显示通讯地址号 |
4 | 无 | 光柱指示阀位实际开度 |
5 | 无 | 指示执行器“开”继电器闭合与否,闭合时亮,断开时灭 |
6 | 无 | 指示执行器“闭”继电器闭合与否,闭合时亮,断开时灭 |
7 | AL1 | 保留使用 |
8 | AL2 | 保留使用 |
9 | AUTO | 自动状态显示灯 |
10 | MAN | 硬手操状态显示灯 |
11 | OUT1 | 自动时常亮,硬手操时闪亮 |
12 | OUT2 | 保留使用 |
13 | TXD | 通讯指示灯 |
14 | RXD | 通讯指示灯 |
15 | A/M | 自动/手动选择键,进入参数设定键 |
16 | 无 | 保留使用 |
17 | 数字减少键 | |
18 | 数字增加键 | |
19 | SET | 设定键,通讯型进入通讯地址设定 |
