MDFY淹没式脉冲电磁阀

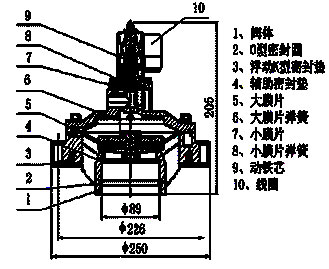

 MDFY淹没式脉冲电磁阀  MDFY淹没式脉冲电磁阀,结构图
MDFY淹没式脉冲电磁阀 MDFY淹没式脉冲电磁阀 结构图

一、MDFY淹没式脉冲电磁阀 应用范围

MDF 系列淹没式脉冲电磁阀是一种专为布袋式除尘器配套使用而设计的专用电磁阀,它是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”,受脉冲喷吹控制仪输出信号的控制,对滤袋逐排 ( 室 ) 喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率,达到抖动布袋去尘目的。

二、MDFY淹没式脉冲电磁阀 主要技术参数

型号规格:DN20~DN80
适用介质:气体
介质温度:0~+60℃
阀体材质:铝合金
控制方式:常闭
电源电压:DC24V、AC220V(其他定制)

三、MDFY淹没式脉冲电磁阀 性能特点

德国技术 性能卓越
特制线圈 寿命超长
响应迅速 启闭灵活
防尘性好 排放量大

四、MDFY淹没式脉冲电磁阀 工作原理

膜片把脉冲电磁阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片紧贴阀的输出口,脉冲电磁阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使脉冲电磁阀动铁芯上移,阀后气室放气孔打开,后气室迅速失压,膜片上移,压缩空气通过阀输出口喷吹,脉冲电磁阀处于“开启”状态。
脉冲喷吹控制仪电信号消失,脉冲电磁阀动铁芯复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀的输出口,脉冲电磁阀又处于“关闭”状态。

五、MDFY淹没式脉冲电磁阀 安装尺寸

型号 通径 工作压力Mpa 结构尺寸 mm 连接方式 nxdxD 重量KG
进口 出口
MDFY25 25 0.2-0.6 96x140 ¢60 G1” 0.8
MDFY40 40 112x184 ¢75 G1 1/2” 1.2
MDFY50 50 202x188 6-¢11x¢124 ¢ 60 直管 2.5
MDFY65 65 230x196 6-¢11x¢ 150 ¢ 75 直管 3.0
MDFY80 80 250x200 6-¢11x¢ 226 ¢ 89 直管 3.7
