SZCZP耐高温电磁阀

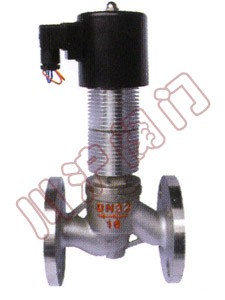

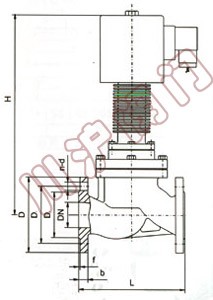

耐高温电磁阀	耐高温电磁阀结构图

一、耐高温电磁阀概述

SZCZP高温电磁阀是间接先导式平衡电磁阀，具有耐高温、耐腐蚀、耐磨损、使用范围广等优点，广泛应用于输送水、轻油、重油，过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽、液体、油类等到各种介质的自动控制和自动调节。

二、耐高温电磁阀型号规格说明

SZCZP高温电磁阀型号规格

三、耐高温电磁阀技术参数

公称温度℃	≤425
公称压力MPa	4.0
工作压差MPa	0～4					0.05～4					0.1～4
公称通径mm	10	15	20	25	32		40	50	65	80		100	125	150
功耗VA	80
电压V	220
额定流量系数	按JB/T7352-94规定
泄漏量	按JB/T7352-94·F规定

四、耐高温电磁阀安装尺寸

DN	H	D	D1	D2	n-d	f	b	L
10	465	90	60	41	4-Φ14	2	14	130
15	465	95	65	46	4-Φ14	2	14	130
20	465	105	75	56	4-Φ14	2	16	150
25	465	115	85	65	4-Φ14	3	16	160
32	475	140	100	76	4-Φ18	3	18	180
40	490	150	110	84	4-Φ18	3	18	200
50	505	165	125	99	4-Φ18	3	20	230
65	525	185	145	118	8-Φ18	3	22	290
80	535	200	160	132	8-Φ18	3	24	310
100	565	235	190	156	8-Φ22	3	24	350
125	580	270	220	184	8-Φ26	3	26	400
150	605	300	250	211	8-Φ26	3	28	480
